从图7的频谱图中，可以看出，A板的质量明显比B板好，因为：
1.A板的频率点数量明显比B板少；
2.A板的大部分频率点的幅度比B板的小；
3.A板的瞬态干扰(没有被标记的频率点)比B板的少。

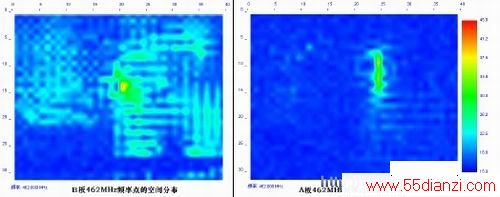

图8：单个频率点(462MHz)的空间分布比较。
从空间图中可以看出A板的总的电磁干扰分布区域比B板的小得多。再来看看某一个频率点的电磁干扰分布情况。从图8所示的462MHz这一个频率点的电磁干扰分布情况来看，A板的幅度小，而且区域很小。B板的幅度大，而且分布区域特别广。
大量的测试案例证明，这种利用PCB产生的完整电磁场信息来评估PCB设计质量的方法，是完全合理的。我们能从PCB设计质量看出设计人员的设计水平，同时也能为设计人员不断提高设计水平，提供最直观的指导。
本文小结
PCB完整电磁信息，能让我们对PCB的整体有一个非常直观的认识，不仅有助于工程师解决EMI/EMC问题，还能帮助工程师调试PCB，并不断提高PCB的设计质量。同样，EMSCAN的应用还有很多，例如帮助工程师解决电磁敏感性问题等等。
