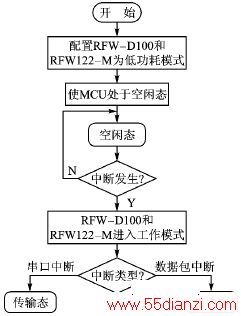

图5 空闲态流程

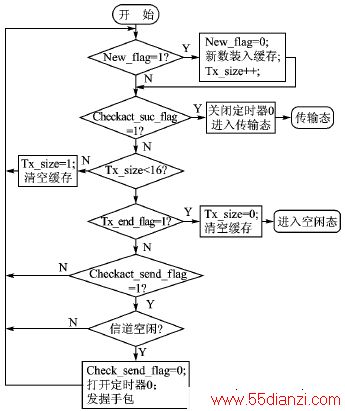

图6 握手态流程

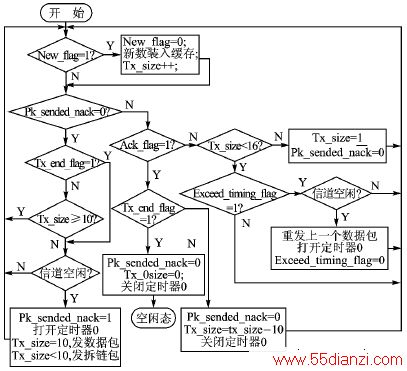

图7 发送态流程
图8 接收态流程
系统接收串口数据的缓冲池的大小为15字节。
图6中各个标志位的意义如下：
New_flag串口中有新数据到来（串口中有数据到来，将New_flag置1，在串口中断中设置此标志位）。
Checkact_suc_flag收到握手应答包的标志。收到握手应答数据包后将此标志位置1。
Tx_size系统接收到的来自串口的字节个数。
Tx_end_flag串口中的数据发送完毕。由定时器1控制，定时一段时间。如果在这段时间内没有新的数据到来，则认为串口数据的这次发送完毕。每次收到新的串口数据时重置定时器，定时的时间大于1字节数据传输的时间。
Checkact _send_flag由定时器0控制，在定时的时间内如果没有收到握手应答包，则定时器0溢出，Checkact _send_flag被置1，重发握手包。
图7中各个标志位的意义如下：
New_flag串口中有新的数据到来。若串口有数据到来，则将New_flag置1，在串口中断中设置此标志位。
Pk_sended_nack一个数据包已经发送出去但还没有收到确认包时将此位置1，为0时表示系统可以发送数据包。
Ack_flag为1表示发出的数据包收到了确认。
Tx_end_flag从串口发来的数据已经停止了发送。
Exceed_timing_flag在发送完每一个数据包的同时打开定时器0，从定时器0打开到定时器0溢出的这段时间内，如果没有收到确认包，则认为数据包发送失败，将Exceed_timing_flag置1；如果在这段时间内收到确认的数据包，则将定时器0关闭。
Tx_size系统接收到的来自串口的字节个数。
图8中各个标志位的意义如下：
LOCk_flag本节点收到了其他节点发来的数据包。
Tx_to_s_flag在接收状态，如果MCU中的缓冲区内仍有数据，且Tx_to_s_flag=1，则可向串口发送1字节数据。当MCU的TI中断发生时，将此标志位置1。
4 接口芯片RFW_D100的固件编程
对RFWD100进行固件的编程是通过对RFWD100内的特殊功能寄存器的编程实现的。
SCR2=0x1c配置前的操作；
BLR=0x06配置数据的空中码速为1 Mbps；
PPR=0xca配置数据包的格式；
LCR=0x45配置数据包特殊字节的位置；
NIR=0xbb网络识别地址；
BIR=0xee节点识别地址；
SCR1=0x20打开RSSI；
SCR3=0x03
SCR4=0x03
IER=0x13中断使能；
SCR2=0x02系统处于数据包的搜索状态。
结语
本设计以射频芯片RFW122M及其接口芯片RFED100为核心，采用单片机AT89LV52作微处理器，实现了一个短距离无线数据传输系统。今后的工作是完善和改进该协议，进一步提高无线数据的传输效率。
参考文献
[1] 黄智伟. 无线数字收发电路设计——电路原理与应用实例. 北京:电子工业出版社，2003.
[2] 郑少仁，王海涛，赵志峰，等. Ad Hoc 网络技术. 北京：人民邮电出版社，2005.
[3] 张全宝，李峻. RFW102无线收发芯片组的原理与应用. 国外电子元器件, 2004(1).
[4] 陈媛媛，杨凯，胡文东.基于RFW102芯片组的短距无线数据传输系统的实现. 现代电子技术, 2005(24).
[5] Vishay RFWaves Ltd. RFW122M ISM Transceiver Module, Preliminary Datasheet. 200505.
[6] Vishay RFWaves Ltd. RFWDD100: Standard Interface to The RFW100 Series. Datasheet. July 200207.
