1 引言
脉象携带有丰富的人体健康状况的信息。在中医学中，脉诊占有非常重要的位置。由于中医是靠手指获取脉搏信息，在长期的医疗实践中也暴露出一些缺陷。脉诊的定性化和主观性大大影响了其精度与可行性，成为中医脉诊应用和发展中的制约因素。为了促进脉诊的应用和发展，必须与现代科技相结合，实现更科学、客观的诊断。随着嵌入式技术的飞速发展，我们研制出一种基于ARM920T处理器的新型脉象仪。它采用一款ARM920T核的高速处理器S3C2410。该新型脉象仪具有成本低，体积小，可靠性高和操作简单等优点，适用于个人和中小医院的脉象诊断用途。
2 系统总体设计思想

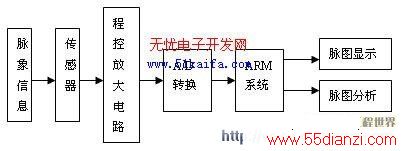

按照中医脉诊的理论，从左右手腕的寸、关、尺三部按不同的轻重可获知人体五脏六腑的病理变化，模拟中医脉诊过程，设计中医脉象仪。脉象仪原理图如图1所示。
图1 脉象仪原理图
应变式传感器是脉象仪普遍采用的一类传感器。某些固体材料受到外力的作用后，其电阻率要发生变化，这种由于应力的作用而使材料电阻率发生变化的现象称为压阻效应。半导体应变片测量应变的原理是以半导体晶体的压阻效应为基础的。用此应变片制成的传感器称为半导体应变式传感器。传感器结构图如图2所示，上下各一片半导体应变片。
图2 传感器结构图
应变式传感器的基本组成部件包括:应变片、弹性元件、测量电桥。本文中选用悬壁梁式压力传感器，应变片采用半导体应变片。
3 系统硬件模块设计
3.1 嵌入式处理器的选择
系统采用了ARM920T作为系统与上位机沟通的桥梁。该实验箱如图3所示。
图3 ARM920T实验箱图
ARM920T有如下几个主要特点：处理器有高性能的RISC构架；大量的内部寄存器让它的执行效率非常高，使它成为实时控制设备的理想选择。片上的Flash可在线编程。
