嵌入式系统的PCI Express时钟分配

嵌入式系统的PCI Express时钟分配

点击数:7463 次   录入时间:03-04 11:48:48   整理:http://www.55dianzi.com   嵌入式系统-技术

 PCI Express (PCIe)是嵌入式和其它系统类型的背板间通信的一个非常理想的协议。然而,在嵌入式环境中,背板连接器引脚通常很昂贵。因此,采用点对点连接的星型结构的PCIe时钟分配方案就变得并不理想。本文将讨论如何使用一个多点信号来分配PCIe时钟,而且仍满足PCIe第二代规范严格的抖动要求。

PCIe计时

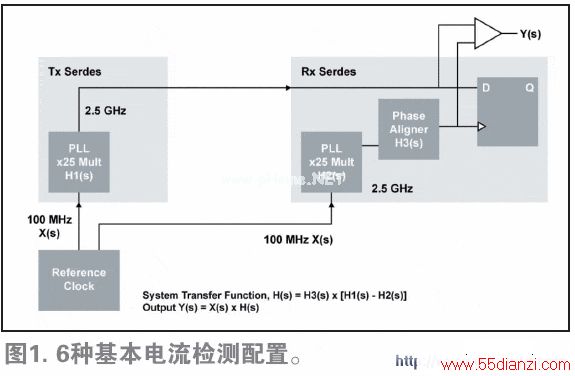

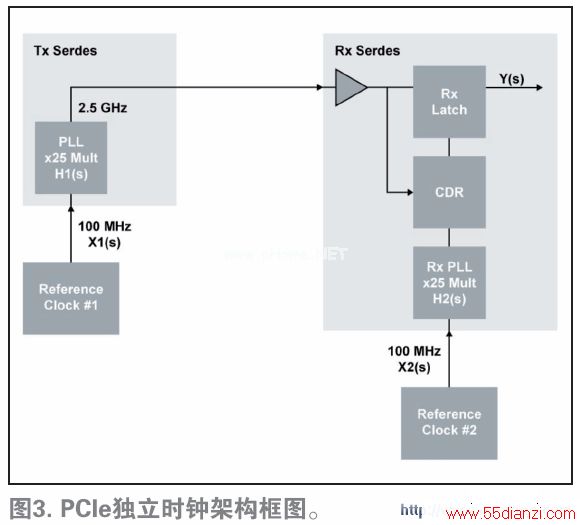

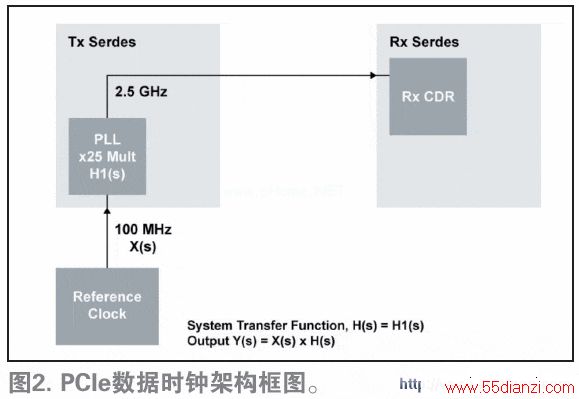

    PCIe基本规范1.1和2.0为信令速率2.5Gbps和5.0Gbps的时钟分配定义了三个不同模型,见图1、图2和图3。
