图八 触发条件设定
同时观看模拟和数字信号之方法：
目前市场上很少有产品电路是纯数字或模拟设计，下面介绍利用逻辑分析仪之触发状态输出(Trigger Out)和示波器的外部触发源(EXT Trigger)搭配使用，用以达到在同一时间点可以同时抓取数字和模拟信号；当工程师所设定的触发条件成立时，触发状态输出(Trigger Out)脚位会输出一上升缘波形，所以当工程师想利用此信号输出来触发示波器，只需将此触发状态输出(Trigger Out)脚位连接到示波器的外部触发源(EXT Trigger)，并将其触发条件设定为EXT Trigger上升缘，如此使用者只需要执行逻辑分析仪，就可以利用其触发条件成立时，即可以同时触发示波器触发条件成立来进行相关量测动作，其连接方式请看(如图九)。

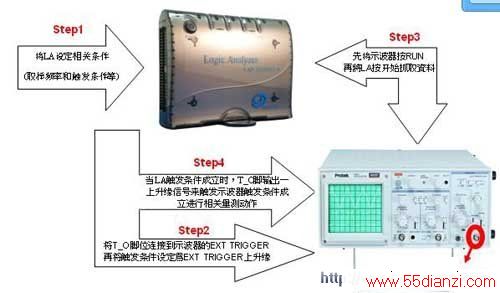

图九 示波器和逻辑分析仪搭配示意图
结论：
综合前面所述的逻辑分析仪功能，只是它强大功能的冰山一角，所以逻辑分析仪在 嵌入式系统 的研发过程量测当中，是占有极大的关键地位，但是在目前市场整个产品研发当中，示波器和逻辑分析仪其实是要相辅相成的，如此在产品的研发时间才会更加快速，也才会更加缩短产品的上市时间，进而为公司赚取更大更多的获利，所以工程师必须对示波器和逻辑分析仪这两种量测仪器都要非常的熟悉，要如何运用个别的特性来抓取自己所需的波形数据，如何来搭配相互使用也是一大学问，这些问题都是值得工程师们去深思熟虑！
