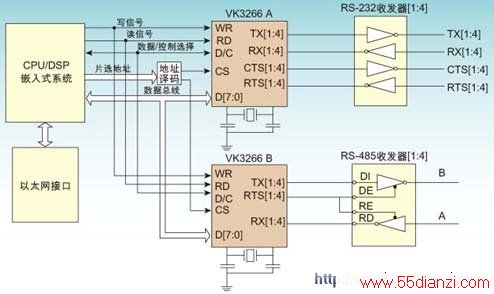

图5：VK3266在串口服务器设计中的应用。
选型参考和设计建议
1. 选型参考
VK32系列UART包括5个产品系列，各个产品系列的特点如下：
VK321x系列为主接口为UART的产品，仅通过RX，TX和GND三根信号线与主机相连，通过芯片内部的处理协议采用时分复用的方式将一个串口扩展成为2~4个可以同时工作的全双工串口。在该模式下，MCU以查询方式操作UART器件，设计中需要注意的是为保证在时分复用下各个子通道能够同时全双工通信，主接口的波特率需要设置为大于各个子串口波特率之和。VK321x产品适用于对通信速度要求不高，需要设计可靠简单的嵌入式产品。
VK322x系列产品的主接口为SPI同步传行总线，最高传输速度为4Mbps。适合于带SPI接口的MCU/DSP扩展异步串口。大多数DSP都只有同步串口，通过SPI接口实现异步串口的桥接和扩展，可以简化并行总线扩展串口的硬件规模和模拟异步串口的软件开销。
VK323x系列产品同时具备SPI和UART两种可以选择的主接口，扩展子串口具备硬件流量控制和RS-485自动收发功能，尤其适合于需要高可靠数据传输的RS-485总线应用。
VK325x产品为8位并行总线接口的UART器件，VK326x为同时具备3种可选主机接口的UART器件。这两个器件应用于需要减少备货种类，需要进行大量数据传输的应用。
2. 设计建议
异步IC卡的接口设计。遵从7816-3的异步IC卡为半双工异步通信接口。在实际应用中，可以将子串口的RX和TX短接后直接与IC卡的I/O信号连接，为可靠起见，也可以通过连接7407来驱动IC卡的I/O信号。
MODEM接口的设计。目前的PSTN/GPRS/CDMA/GSM MODEM支持三线串口(TX、RX、GND)通过AT命令操作。但实际应用中，仅仅使用三线串口容易丢包,造成数据重发,使得上传速度变慢,建议使用VK32系列中带MODEM接口的UART器件，用DSR、DTR、RI和DCD来监控MODEM状态，用RTS和CTS来做流控，这样速度可以达到最高。
RS-485总线的设计。RS-485是目前工业领域应用最广的半双工通信系统。直接用MCU对RX485进行控制，有一些细节难于处理：通过MCU的I/O对485收发控制，在系统复位时，I/O可能使485收发器处在发送状态，造成总线上正在进行的通信失效；在数据收发切换中，一般依靠发送缓冲的状态来控制MCU的I/O对收发切换，而此时最后一个字节可能还在移位寄存器中，会造成少发送一个字节的情况；同时，当RS485总线上有大量数据进行传送时，MCU不得不花大量的资源去判断该数据是否是发送给本机的，造成工作效率低。针对这些问题，建议用户在需要用到RS-485时，选用带有RS-485自动收发控制和9位网络自动识别的器件。
VK32系列UART器件可以工作在自动RS-485模式下：复位时，RTS处于接收状态，只有在数据发送时，RTS才工作在发送状态，当最后一位数据从移位寄存器中发送完成后，RTS自动转为接收状态。同时，VK32系列的UART支持9位网络地址自动识别，仅当RS-485总线上的地址与UART设定的RS-485网络地址一致时，才产生中断，可以使MCU从大量的与自己无关的数据处理中解脱出来，提高系统的处理能力。
无铅化是半导体行业势不可挡的趋势，VK32系列UART产品全部实现无铅化封装，在回流焊时需要注意焊接温度满足相应的温度要求。
