选用了AD公司的AD9713B，性能指标如下:
1)具有12 bit精度；
2)转换速率最快为80 MSPS；
3)SFDR（无杂散动态范围）为70 dBc。
这里，DAC锁存时钟为40 MHz。AD9713B后接两级放大器，将模拟信号放大后输出。
(2)宽带A/D转换器
在 软件 无线电 中，对ADC的性能要求很高，ADC的选择比DAC更为重要。选择ADC时，需要考虑其采样频率、带宽、转换位数和SFDR。而这几个性能指标是互为约束的，必须综合考虑确定。
在此，ADC选用AD公司生产的AD9042。AD9042是高速、高性能、低功耗的单片12位模/数变换器，其性能指标如下：
1)最大采样速率41 MSPS；
2)SFDR为80 dBc；
3)信噪比为68 dB。
实际使用中，采样时钟为40 MHz，AD9042的性能很好。
2 FPGA ——数字信号处理模块
FPGA选用了ALTEra公司的APEX EP20K200E器件，这个器件为20万门容量，1.8 V低功耗，具有多种I/O接口和多钟配置方式的单片系统级集成的可编程逻辑器件。
FPGA主要完成数字上/下变频、滤波、调制/解调、扩频/解扩、载波以及PN（伪随机码）的同步和跟踪等功能。

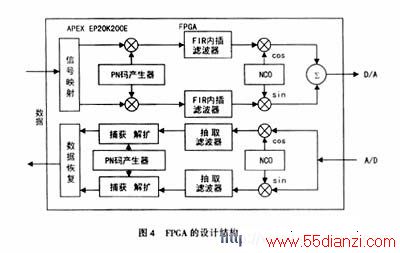

FPGA的设计结构如图4所示。在此，以DSSS（直接序列扩频）信号为例说明。发射的设计为，系统将125 kbit/s的数据映射成上下支路各62.5 kbit/s的数据与PN码产生器输出的4MChip/s的PN码相乘扩频，然后由14 bit 的FIR滤波器完成内插滤波，滤波器输出的信号为20 MHz，与NCO相乘上变频至 中频 ，并取高12 bit输出至D/A变换器。接收的设计与发射相对应，A/D变换器输出的40 MHz的12 bit中频数字信号与NCO相乘正交下变频成I、Q两路信号，这2路信号经抽取滤波变为20 MHz的基带信号，输入到解扩电路完成PN码的捕获、解扩（用[HJ71mm]匹配滤波器相关器实现）以及信号相关后的功率检测，解扩后的信号和检测到的功率信号输入到码跟踪电路完成码元跟踪，最后完成解码，恢复数据。完成这些功能，所占的FPGA资源为：7142个LE（逻辑单元），16896 ESB(嵌入式逻辑块) bits。
3 PC机及其接口
PC机为FPGA提供软件开发环境，完成在线/离线的软件开发和调试，并通过RS232口与FPGA通信，实时下载软件到FPGA。
五、 系 统 性 能
系统采用FPGA完全实现了中频软件无线电系统的软件可编程，具有很高的灵活性、开放性和通用性。设计的FPGA软件模块，如NCO、数字滤波器等可为多种调制/解调模式所使用。各种调制/解调模式相应的配置软件以文件的形式存储在微机里，可根据具体要求下载到FPGA，从而实现调制/解调模式的实时改变。经测试，系统采用的时钟为40 MHz时，可达到的工作性能如下：
www.55dianzi.com
（1） 中频 载波：可以任意设置，最高可达16 MHz，最大频率误差为0.009 Hz；
（2）信息速率：可变，最高可达4 Mbit/s；
（3）调制/解调模式：通过更换 软件 ，系统可实现AM、PM、FM、BPSK、QPSK、DSSS等模式。
六、 结论
FPGA 在软件 无线电 中的应用已经越来越被人们所重视。用FPGA来实现中频软件无线电系统具有很高的灵活性和开放性，充分体现了软件无线电的优越性，是当前实现软件无线电技术的理想方案。
