电路中5kΩ的电位器用于比例因子的调整，以得到每10倍程输出1V的比例。输出偏移电位器应被设置成在Vx=Vz=1V时输出为零。调整电路在VZ=1mV、VX=1V时，输出为3V。

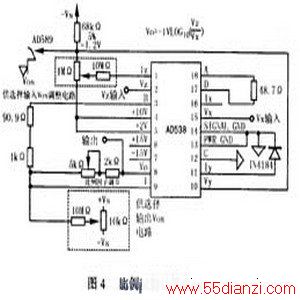

图4所示的比例对数电路在输入电压落在3个量级的输入范围(10mV～10V)内时，在对数域能够获得±0.5％的精度。这个误差不是依据满刻度输出的百分比来衡量的，而是被定义为输入值的百分比。例如，一个1V/10量程的比例因子，比例对数放大器的输入有正极方向的1％的误差，这样，输出与理想输出之间就会有4.3mV的偏移(即1V／Log10(1.01)=4.3214mV)。负极方向的1％的输入误差有轻微的不同，会产生4.3648mV的输出偏移。
3.2 反正切近似

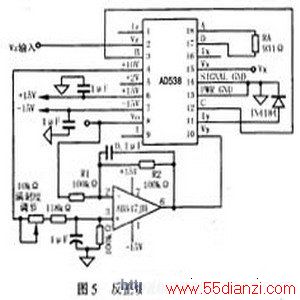

图5所示的电路是利用AD538取Vz/Vx值的指数大于1的幂的典型应用：用AD538精确地计算出用X和Y(这里由输入电压VZ和Vx代替)定义的角度。精度要求在1°的范围内(输入范围在100μV～10V之间)，则AD538的反正切电路比传统的模拟电路更精确，比大多数数字电路更快。直接的反正切运算只需少量外加元件。图5所示电路实现的传递函数如下：
Vθ=(Vrθf－Vθ)[(VZ)/(Vx)]1.21
用来代替：
θ=Tan－1(Z/X)
www.55dianzi.com
该电路中，(Vrθf－Vθ)函数是把AD538的输出Vθ和另外采用的参考电压Vrθf通过一个外加的运算放大器AD547相加得到的。和AD547的100kΩ反馈相连的1μF电容作为网络(由Vθ和VY间的放大器形成)的频率补偿。电阻RA(一般为931Ω)用来调节指数因子m。
为了得到更高的反正切精度，外加的电阻R1和R2应该匹配。但是，因为非线性影响在这里是主要的误差来源，所以在其他电路中的偏移调整电路就不再需要。另外，还需要注意的是在输出接近90°时会产生不稳定性，这是因为这时的反正切函数值无穷大，于是AD538的
增益将会特别高的缘故。
