嵌入式系统中的触摸屏及其控制

       在测量过程中发现ADS7846的外时钟为50KHz～60KHz时是比较适宜的。ADS7846只能作为SPI的从设备，各信号的时序是完全固定的，因此需要配置MMC2107 SPI接口信号的时序使之完全符合ADS7846的时序，尤其是从选择信号SS#在一次通信过程中应一直为低（见图5）。

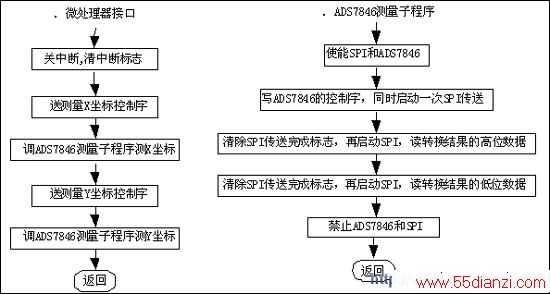

                                                             图7 软件接口流程图

       实际测量结果如表1、表2所示: 表1是在一条基本竖直的直线上等距离测量的几个点的坐标值，从表中可得X坐标的斜率为64.25/mm，表2是一条基本水平的直线上等距离测量的几个点的坐标值，可知Y坐标变化斜率为46.33/mm。
