随着硬件技术的发展和内存容量的扩大，操作系统中内存管理技术日趋完善。但是在嵌入式领域中，硬件性能和内存容量远远落后于PC机，其内存管理受到多种因素制约，若直接采用操作系统中的内存管理技术，不仅难以达到预期效果，而且会影响嵌入式系统的性能。
在嵌入式系统内存管理设计过程中，发现操作系统中的slab分配器虽然在PC机上有良好的性能，但是在嵌入式系统中不但不能发挥其优势，还降低了系统的整体性能。本文通过分析，指出了slab分配器的不足，并给出相应的解决方案。实验结果表明，slab分配器经过改进可适用于嵌入式系统。
1 slab分配器分析
操作系统内核运行时会频繁地为某些对象分配内存空间，而这些对象往往只需要几十或几百KB的空间，如果直接采用页面管理器进行内存分配，将产生很多内存碎片，造成严重的内存浪费。slab分配器支持细粒度的内存分配，较好地解决了此问题。由于性能优越，slab被Linux、FreeBSD等操作系统采用，是目前应用最广的内核内存管理器之一[1]。
1.1 slab分配器设计思想
基于页面分配器[2]，将一页或几页的内存组织起来，划分成一定数量的小块内存，这种连续的页面称之为slab。它为内核中使用频繁的对象建立专门的缓冲区(cache)，每种类型的对象都有自己专用的cache[2]。一个cache管理着多个slab，每个slab又管理着多个对象。slab的大小与所管理对象的大小有关。根据slab管理对象的分配情况，可将每个cache中的slab分为3类[3-4]：(1)slab管理的对象已经完全分配，没有空闲的对象;(2)slab管理的对象部分分配，还有部分空闲对象;(3)slab中的对象都未分配，都是空闲对象。

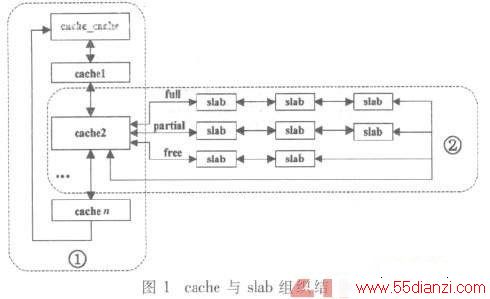

不同的slab分别放入不同的队列中，即每个cache管理3个slab队列，cache与cache之间的关系如图1虚框①内所示，cache与slab的关系如图1虚框②内所示。
当slab分配器接收到内存申请时，根据所申请内存的大小找到合适的cache，从cache管理的第二类slab中分配对象，若失败则从第三类slab中分配对象，若还不成功则说明cache中没有空闲对象，须为cache创建一个新的slab，从新的slab中分配空闲对象。
对象释放过程中，不仅要清空对象占用的空间，而且还要调整对象所属slab的状态，判断是否改变此slab在cache中的位置。
slab分配器采用着色机制将不同slab中的对象放入不同的偏移处，利用硬件高速缓存的映射机制，将页的不同偏移映射到硬件缓存的不同地址。而每个slab的开始部分访问频率最高，只要slab中起始对象的偏移不同则映射到硬件高速缓存的位置就不同，从而降低了频繁换入换出的性能损失[4-5]。
1.2 slab分配器在嵌入式系统中的缺陷
slab分配器虽然能解决系统对小块内存的频繁需求，但是管理结构复杂，内存分配策略开销较大。在内存受限的嵌入式系统中，slab的缺陷大大影响了系统的整体性能。总之，slab分配器存在以下三方面的缺陷：
(1)slab管理结构和存储开销较大

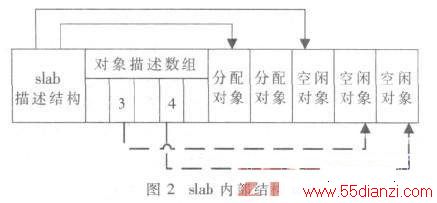

每个slab由slab描述结构、管理空闲对象的整型数组和对象三部分组成，整型数组把slab中空闲对象组成一个顺序队列，数组大小与对象数有关，每个对象对应一个整数，如图2所示。当对象较小时，整型数组将造成较大的内存开销。
(2)cache结构复杂而且数量较多
系统中存在着专用对象和通用对象。专用对象专门存储特定用途的数据结构，例如CPU、文件系统等，其数量与系统密切相关;通用对象用来存储一般的数据结构，大小在几十KB到几千KB之间(一般为2的整次幂字节)，有十多种。不管是专用对象还是通用对象，slab分配器都为其建立了一个cache结构，众多cache组织和管理的较大开销是嵌入式系统难以承受的。
(3)复杂的队列管理
如图1所示，slab分配器中存在较多的队列，每个cache管理着3个slab队列，每个slab队列与cache组成循环队列。所有的cache组成双向循环队列。面对众多的队列，如何有效地管理是很困难的。
1.3 slab在嵌入式系统中的改进
针对上节中slab分配器的三点缺陷，给出相应的改进方案。
(1)改进slab结构
针对slab中对象管理数组开销过大的问题，可以将多个不同的slab合并成一个slab，从而减少slab的数量，即一个slab管理对象的大小可在一个小范围内浮动。由于slab中对象大小不同，无法确定slab中对象的大小、数量和位置，所以必须重新设置slab结构。
(2)限制slab分配器管理的内存粒度范围
由于内核内存管理器主要负责细粒度的内存管理，所以限制所管理对象的大小。对于大块内存的申请，直接由页面分配器处理。
(3)精简队列管理
简化cache中繁杂的队列，将cache中的前两个slab队列合并成一个队列。
本文将经过上述三方面改进的分配器称之为e_slab分配器。
2 e_slab分配器设计
2.1 基本管理结构
e_slab分配器有3个重要的基本结构，下面分别对其作相关介绍。
(1)object_t结构
typedef struct object {
unsigned long size;
unsigned long offset;
} object_t;
object_t是描述对象的基本结构，每个对象对应一个object_t结构，它描述了对象的大小和下一个空闲对象的地址。
(2)e_slab_t结构
typedef struct e_slab _s {
struct list_head list;
void *s_mem;
unsigned int units;
unsigned int free;
} e_slab _t;
e_slab _t是管理对象的基本结构，它不仅描述了本结构的页块起始地址，而且存储了空闲对象的数量和地址等信息。

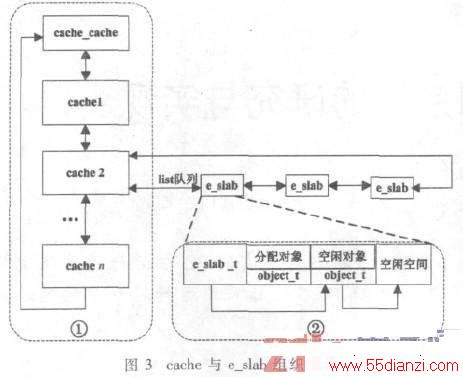

object_t、e_slab _t和对象结构如图3虚框②内所示。
(3)cache结构
typedef struct cache_s {
struct list_head next;
struct list_head slab_list;
unsigned int objsize;
unsigned int gFPorder;
unsigned int num;
…
} cache_t;
cache的描述结构为cache_t，它主要描述了所管e_slab的基本信息。由于cache_t结构大小相同，可把cache_t看做一个专用对象，所有的cache组织在一起。
cache管理的所有e_slab被加入到list队列。把管理所有cache的结构称之为cache_cache。cache_cache与cache之间有两种关系：一种是双向队列关系，如图3虚框①内所示，cache_cache利用双向链表将系统中所有的cache(包括专用cache和通用cache)组成循环队列;一种是cache与对象之间的关系。
2.2 e_slab分配器初始化
e_slab分配器初始化主要完成cache、e_slab_t等结构的创建，为对象的分配做好准备。
2.2.1 cache的创建
cache_cache是系统中所有cache的管理者，它的创建优先于所有的cache。系统会为每种对象创建一个cache，创建流程如下：
(1)申请一个cache空间。从cache_cache中分配一个专用对象，即cache。设置cache中的各个域，包括管理的对象大小的上限和e_slab大小，其中e_slab大小与对象大小有关。
(2)将此cache加入管理队列。将cache加入cache_cache组成的双向队列中，双向队列采用通用链表链接所有的cache。
(3)将cache加入分配队列。用一个全局的cache指针指向生成的cache。
2.2.2 e_slab的创建
在cache的创建过程中，需为每个cache创建一个e_slab。e_slab中的对象全部空闲，可供分配，其流程如下：
(1)借助页面分配器申请连续物理页面。根据e_slab申请的大小和是否有DMA请求，在相应的内存区申请连续页块。
(2)设置页面属性。主要设置该页面的e_slab标志，并将该页块与cache和e_slab关联。
(3)设置e_slab描述结构，初始化对象结构。
2.3 对象的分配与释放
对象的分配与释放是内存管理模块提供的两个基本接口。
