非易失性NOR闪存提升内存处理能力

非易失性NOR闪存提升内存处理能力

点击数:7545 次   录入时间:03-04 11:53:39   整理:http://www.55dianzi.com   嵌入式系统-技术

    图5 芯片内部的引脚连接点设计

    SPI Flash未来发展

    未来SPI Flash的发展需要一种简单、高效和高速接口。随着传统的应用越来越多地转向SPI Flash的存储接口,人们希望传统的一些并行NOR Flash的功能也能出现在SPI Flash中,比如Reset复位功能、宽电压功能,及以扇区为单位的写保护等功能。同时随着DDR接口被越来越多广泛地运用,低电压总线操作的支持等,数据SPI Flash将会提供更高的读性能。

    低成本存储器解决方案

    Spansion的FL-S是65nm工艺的产品,它具有增强的性能和丰富的功能。从产品性能上说,擦除速度快5倍以上,写速度快3倍以上,同时,最快速读功能快20%以上。从产品功能上说,容量覆盖了主流的128 Mbits~1Gbits,其封装是工业标准封装,并能实现老产品到下一代新产品的兼容。产品在安全性方面也有很大的提高,除了支持OTP以外,部分型号支持读保护功能。

    目前,人们普遍使用的并行NOR Flash,如图6所示,通过异步读取的方式操作Flash,理想的时序设计基本上输出速度是达到61MB/s。而Spansion的SPI Flash页读取模式可以达到98MB/s,和传统的异步读模式不同,第一个读取周期地址时序和异步读相同,但后续的读取速度可以递增25ns,从而大大提高Flash的读取速度。总的来说,DDR的读取模式可以在极少的引脚基础上可以实现超过传统的读取速度,未来会被越来越多地被采用。


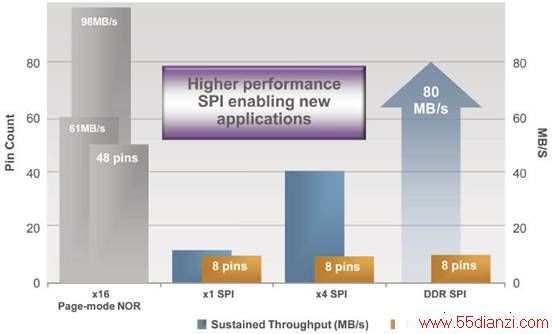

      图6 Page-mode NOR读取速度优势

    Spansion的FL-S性能较高,对于SPI Flash来说,成本的节省来源于三个主要方面,第一,主芯片成本降低,从传统的40个引脚或以上并行NOR Flash的支持到仅需要6个引脚的SPI Flash支持,成本会大大降低,但是如果主芯片各种芯片接口都支持的话,成本也不会明显降低。第二,SPI Flash自身的封装生产成本降低,同时从生产的成本来说,SPI由于引脚的减少会降低成本,测试成本也会降低。第三,Flash的速度提升对于客户体验会有很大的改善,会给最终客户端产品带来竞争力,如开机时间、运行速度等等。



上一页  [1] [2]
