图6 锁相环建立的时域波形和频域分析
频谱分析时间=窗口参数/分辨率带宽RBW。在本例中，设定频谱分析时间= 2.23/300 000 =7.4&mICro;s。频谱分析时间可以使用Wave Inspector Pan(波形导航平移工具)控制，沿模拟时间移动，用户可以在一次采集后观测整个过程的频域变化。频谱分析时间沿模拟时间移动时，频谱显示的并不是时域波形的频谱图，而是对应于时域波形的某一时刻(频域分析时间对应的时刻)连接到RF端的射频信号的频谱。当频谱分析时间移动时，我们可以看到整个RF信号频谱变化的过程。由于放大窗口可以在整个模拟时间内平移，频域窗口可以完全连续显示和放大窗口时间相关频谱的情况。打开放大窗口后，再使用平移功能时，移动的是放大窗口，而不再是频谱分析时间，但频谱分析时间总是保持在放大窗口的正中间，如图7所示。

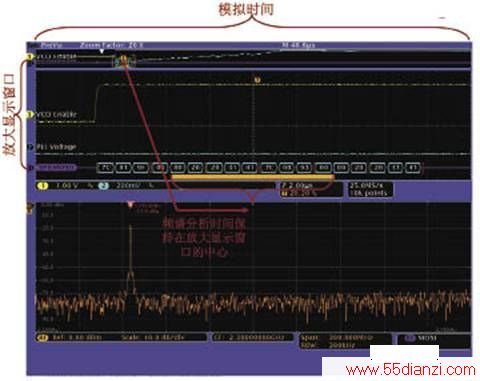

图7 锁相环建立的分析演示
MDO 特色总结
综上所述，MDO混合域示波器具有三大要素：第一，时间相关跨域分析;第二，宽带、高时间精度调制域分析;第三，五合一系统。
问答选编
问: MDO4000可以测试哪些射频指标?
答: 功率、OBW、ACPR以及频谱。
问: 请问MDO4000测量和分析结果如何输出?采用何种文件格式?
答: 图形、波形、CSV。
问: 存储深度多少?可以增加吗?
答: 示波器模拟通道每通道20M，RF通道1G。
问: MDO4000最多可以同时支持几种种不同的串行接口?
答: 关键看总线的数，对小于四条的总线，可同时测试4个。
问: mso和mdo的区别主要是什么?
答: MDO有RF输入接口，集成了频谱分析仪，可以做时频域联调。
问: 调制域分析是什么概念?
答: 射频的幅度、频率、相位随时间的变化，利用矢量分析软件可对数字调制解调。
问: MSO有几个型号?
答:有2000，3000，4000，5000多个系列，每个系列中根据带宽，采样率对应多个型号。
问: MDO4000最多可以进行多少通道的测试?
答: 总共有16路数字通道，4路模拟，1路RF通道，共21条，都可同时进行测试。
问: 增加射频部分对测试有什么好处?
答: 可以看射频信号随基带及控制信号的变化，而变化的过程，并且完全同步显示。
问: 五合一系统优势比较明显吗?
答: MDO最突出的优势是跨域分析，五合一系统为测试人员提供了方便性。
问: MDO4000混合域示波器的应用领域主要有哪些?
答: 嵌入式射频系统探测、宽带信号分析、瞬变信号采集与分析等等。
问: 在使用泰克示波器的时候，如何处理来自现场的干扰?
答: MDO自带频谱仪，能跨域发现这些干扰问题。
问: 利用 MDO4000如何看很短时间的频谱?
答: MDO具有多种触发机制，设置触发好可讲瞬态频谱采集下来分析。
问: 示波器都有哪些触发方式?
答: 示波器触发方式有射频功率触发，组合触发等等。
问: 如何用MDO查找嵌入式系统电路板中的 EMI 串扰?怎么能更精确的确定干扰源?
答: 通过选用近场探头。
问: MDO4000分析结果的输出方式有哪些?可以导出?
答: 输出方式有图形、CSV、波形、射频IQ等，这些可以直接存储到U盘。
问: MDO4000主要包括哪些设备?
答: 示波器+频谱仪+逻辑分析仪+调制域分析仪+协议分析仪。
问: MDO4000示波器能不能用普通示波器代替?
答:MDO的特色是跨域分析，普通示波器无法替代，但MDO可以替代普通示波器(小于1G带宽)。
问: 如何追踪和消除无线嵌入式系统中的噪声和杂散信号?
答: 首先用MDO测试出嵌入式系统中的噪声问题，如何清除则需根据测试出的不同问题具体分析。
问:请问频谱分析有何特点?
答:是中档频谱仪指标，具有11个自动峰值显示，具有三维频谱显示，还具有调制域分析功能。
问: 测量射频采用什么探头，如何测量射频的场强?
答: 射频用天线测试，或使用泰克VPI-N转换器，用示波器探头测试。
问: 在调试RFID系统时，如何测量标签的返回信号?
答: 天线接收可以同时采集到读卡器和标签的信号。
问: 如果用于物联网使用，用哪一些产品比较经济实用?
答: 看哪个频段的，如5.8G则用MDO4054-6，如2.4G则MDO4054-3。
