QF,QP和QV--数值域。QF子域定义了器件中熔丝的数量，在器件编程或者测试域之前，这些数值域都是必须的；只有测试域的文件不需要QF域，编程数据的文件不需要QP和QV域；QF子域向编程器指出了熔丝数据需要多少存储器，多少熔丝要被设置到初始条件以及计算校验和所包含的熔丝数；QP子域定义了测试向量中的引脚数目或者测试条件；QV子域指出了测试向量的最大数。
器件编程域。每一个熔丝有2种可能的状态：0为低阻连接，1为高阻连接。熔丝编号从0开始一直到最大熔丝数目。L域中L之后是该域第一个熔丝的十进制序号数字，接下来就是指示熔丝状态的二进制数字列表，熔丝号和熔丝列表之间由空格或者回车分开。F域定义了L域中未明确定义的熔丝状态信息。C域是把从第一个熔丝开始的整个器件的熔丝状态每8位作为一个字节来计算的，最后一个字中若有未使用的位则填0.U域允许指定JEDEC文件中的不影响逻辑和电特性的用户数据熔丝。E域允许定义不影响器件逻辑功能也不影响已有的JEDEC文件的特性，数据可以用二进制或者十六进制来表示。J--器件标识域。提供逻辑识别码指出文件对应器件的逻辑结构，由以空格分开的分别大于等于0的2个十进制数组成：第1个是结构码，第2个是引脚码。J域中的编码是由JEDEC组织分配的。
设备测试域。功能性的测试由测试向量包含的测试条件来定义，每一个测试向量包括n个测试条件。n是器件引脚数，测试条件如表4所列。
X--默认测试条件域。定义了未精确定义的测试向量的输入逻辑电平，即把QV域中的测试向量1设置为默认输入测试条件。若使用X域，应当在QV和QP域之后第一个测试向量之前。V--测试向量域。由十进制的向量编号开始，之后是空格以及每个引脚的一串测试条件。P--PIN引脚序列域。P域映射出了器件输出引脚，一般和V域一起使用。代码如下所示：
P 1 2 3 4 5 6 14 15 16 17 7 8 9 10 11 12 13 18 19 20 *
V0001 111000HLHHNNNNNNNNNN*
V0002 100000HHHLNNNNNNNNNN*
编程及测试选项类域：G为熔丝安全域。用来使能某些逻辑器件的加密熔丝，在G域发送1,即G1*;R、S、T为属性分析测试；A为访问时间域，定义了测试向量在十亿分之一秒内的传播延时。

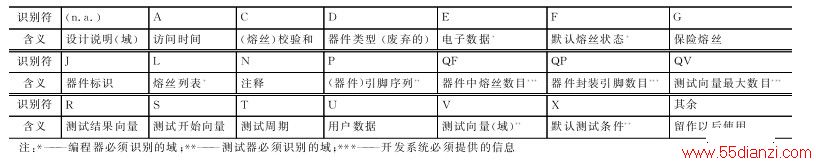

表3 JEDEC文件各种域识别符

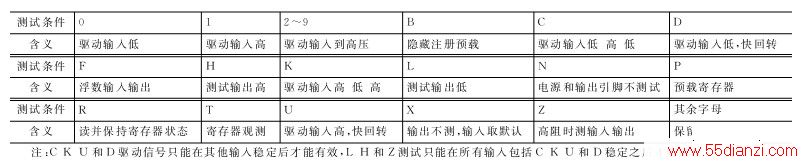

表4 设备引脚的各种测试条件
1.3.2 POF文件
POF文件中的包类型如表5所列。POF（Programmer Object File, 编程目标文件） 格式提供高度压缩的数据文件，可方便有效地传输大量的逻辑器件编程信息。这种文件目前主要应用于MAX系列器件。POF文件由文件头和各种包组成，每个包对应一个标记，指出包中的数据类型以及数据本身结构，各个包的长度和结构各异。每个数据包的最前6个字节是包类型和其余字节的数量。编程设备在读取POF文件时，若包类型未被识别，则该包弃之不用。在一个POF文件中，除了结束标记包外，各种类型都可多次出现。有些包编程器是需要包中信息的，有些包编程器是不使用的（跳过），有些包则是编程器只读包中信息但不直接应用该信息的（只读）。

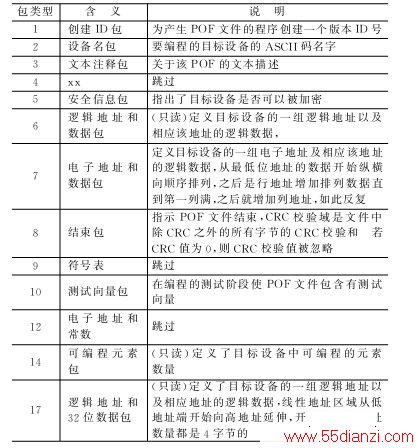

表5 POF文件中的包类型
2 总结
为方便用户使用，目前大多数主流公司生产的编程器都能够在下载文件时自动进行某几种文件格式的检测识别以及文件格式的转换。然而这毕竟解决不了文件格式之间互不兼容的实际问题。因此，我们期望在未来几年内文件格式可以逐步走向统一，拥有一种或少数几种格式标准。
