基于USB接口的嵌入式无线传输系统设计

4 系统测试及结论

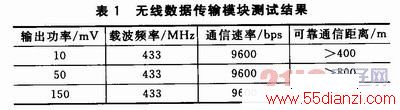

    基于USB接口的嵌入式无线传输系统的整个电路设计集于一块PCB板上，由于采用了极低功率和具有同类芯片中性能极佳的UHF无线收发器CC1101，结合高度集成的USB收发器CP2101，使整个系统模块几乎不需要外部器件，体积小，传输距离远。为了避免高频收发信号会对MCU产生干扰，所以无线RF电路必须外加金属罩屏蔽。系统设计在利用LNA(低噪声放大器)和可编程PA(功率放大器)模块在不同环境和通信参数下做了大量测试。表1是在下列条件下的测试结果：天线输入阻抗50Ω，增益2．5 dB；GFSK调制方式；在开阔地环境下通信。

    测试结果表明：基于USB接口的嵌入式无线传输系统能够实现在中短距离内准确(在信道误码率为10-3时，可得到实际误码率低于10-5)、稳定(可长时间抗干扰通信)、高速(最高传输率可达500 kbps)的数据传输。它的电路设计简单实用，成本低，功耗低，能提供256个通信信道，且各项通信指标良好，具有非常好的实用性。此设计模块已成功应用于无线传感器网络。
