基于TCP/IP协议的高精度多路超声信号采集系统

    为了验证本系统的性能，对已知的正弦波信号源进行采集，并和MPS-140801多路数据采集卡进行对比。MPS-140801采集卡在一块板卡上集成了八路数据采集通路，将远端传感器的模拟信号引到近端经过放大后进行采集。
    实验时数据传输的距离为50 m。测试信号是峰值为2 V，频率为20 kHz的正弦波。

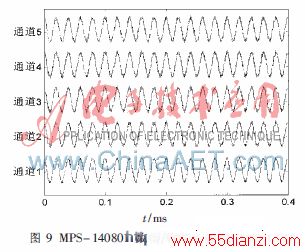

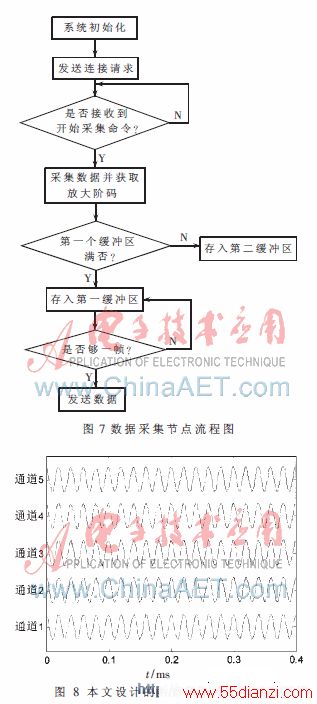

    图8为本文设计的数据采集系统的采集结果,图9为MPS-140801数据采集卡的采集结果。

www.55dianzi.com

    通过采集到的波形可以明显看出，经过长距离的传输后，MPS-140801数据采集卡采集的数据混入了较多的噪声。计算得出本文设计的数据采集系统信噪比比MPS-140801数据采集卡的信噪比提高了近20 dB，从而验证了本系统较传统的数据采集卡具有较高的精度。
    本文设计的基于TCP/IP协议的数据采集系统实现了数据采集和传输的全程数字化，同时采用基于预采样的自动增益处理技术，大大提高了系统的精度，从而具有较高的实用价值。
参考文献
[1] 王霞，李淑民，裴培，等. 基于ADS8364的数据采集系统设计[J]. 电子技术应用，2009，35(7)：95-97.
[2] 黄超，李俊，林锦国. 基于DSP的多通道数据采集电路[J]. 仪表技术与传感器，2008，26(10)：83-87.
[3] 游雪峰，文玉梅，李平. 以太网分布式数据采集同步和实习传输研究[J]. 仪器仪表学报，2006，27(4)：384-388.
[4] 李宏佳，徐晓晓，魏权利. 基于ARM和SD卡的嵌入式文件系统研究与设计[J]. 电子设计应用, 2007(7): 92-94.
[5] 薛红娟，江河海，张飞军. 基于DSP和ADS8615的数据采集系统[J]. 数据采集与处理, 2009,24(10):286-289.
