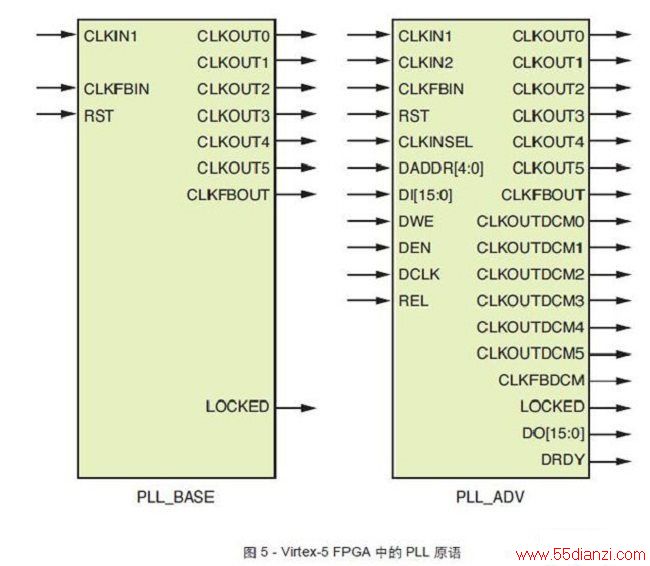

同时,7系列器件中的PLL所实现的功能没有 MMCM所实现的多。因此虽然MMCM是建立在PLL架构之上,但7系列器件中也有独立的PLL。图5显示了Virtex-5FPGA中的PLL原语。各个端口的详细介绍请参阅Virtex-5用户指南(UG190,5.4版本)。
设计移植
掌握四种主要的时钟资源之间的差异及其在不同器件系列中的可用性非常重要。同时,在不同的系列中,相似的资源(比如DCM)可能在功能上并不完全相同。例如,Spartan-6FPGA中的DCM支持扩频时钟,但Virtex-5和Virtex-5器件中的DCM就不支持。
在规划未来设计向更高端系列移植时,除了确保功能,为给定设计选择正确的时钟资源也很重要。如表1所示,Virtex-6和7系列中的MMCM能够与之前系列中的DCM向后兼容。但需要判断在多大程度上支持向后兼容性,因为所有这些时钟资源都具有多功能性,提供与时钟相关的多种不同功能。在制定产品长期发展规划时,必须对兼容性了如指掌。
