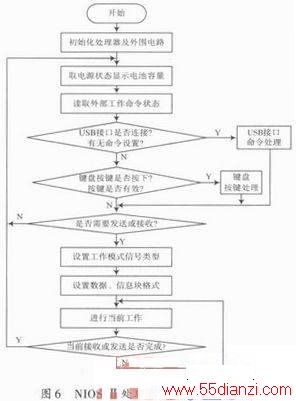

3. 3 用户界面程序设计
信号仿真器在PC机端的软件设计包括设备驱动程序和用户程序两部分，FTDI公司为基于FT245RL的USB接口设备提供了VCP、D2XX(动态链接库)两种驱动程序，这样就不再需要自己设计设备驱动程序，而只需要选择不同的驱动程序，可以把主要精力投入在用户软件设计上面。
底层驱动程序主要完成上位计算机和硬件设备的连接功能，并为用户界面程序建立和信号源仿真器相互通信的通信协议和通道，其结构框图如图7所示。
用户界面程序主要完成用户对模拟信号源进行的工作模式选择，信号种类选择，数据格式设置和消息块格式设置的输入功能，同时可以预览信号源发送的信号数据，读取信号源接收到的数据，并可以对存贮数据的FLASH芯片进行擦除。依据其要完成的功能，其流程图如图8所示。
4 结语
本文研制的高速RS 232／422信号仿真器，即可以由计算机通过USB接口控制使用，也可以依靠自身携带的电池、键盘和LED显示屏独立工作。它在设计中采用了FPGA技术，免除了程序跑飞的可能，提供了高速的，多种标准和非标准的波特率，灵活的数据格式和信息块格式设置，是机载测试采集器采集RS 232／422信号进行实验室通电或外场排除RS 232／422总线数据故障时比较理想的选择。
