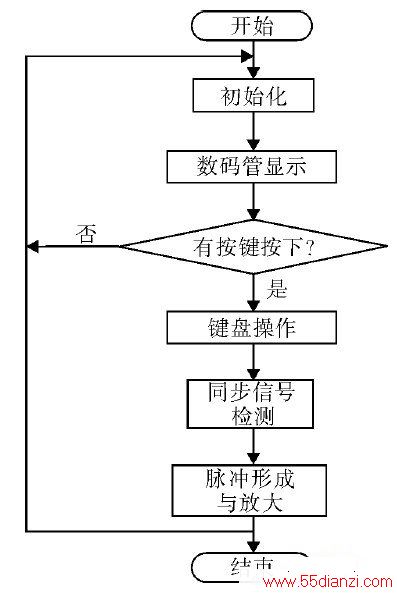

程序流程图如图8 所示。首先，将单片机初始化，包括定时器1 的初始化，封锁脉冲信号的输出，以及外部中断1 的初始化； 然后调用数码管显示子函数，以显示移相触发角α； 其次，单片机会监视是否有按键按下，如果有，则调用键盘操作子程序； 然后，单片机检测同步信号，并据此确定是否产生脉冲并将脉冲放大，最后去触发晶闸管。
图8 程序流程图
5 结论
本文给出了一种采用ATMEL89S52 单片机的三相桥式可控触发电路的设计方法。与以往利用同步变压器，锁相环等方法实现同步信号的检测不同，本文利用电压传感器来检测同步信号，是一种新的尝试。相对来说，这种方法硬件电路较为简单，成本较低，精度也较高。
