2．3 脉冲压缩模块的测试

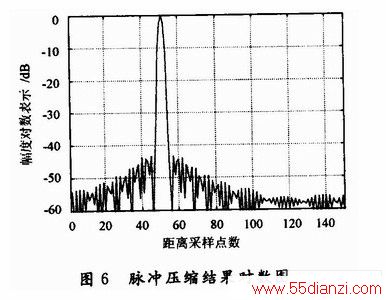

设输入理想LFM信号参数如下：带宽B=40 MHz；时宽T=6μs；系统样本速率为60 MHz；使用海明窗加权。在上述条件下，脉冲压缩系统的输出结果对数图如图6所示。
在图6中，横轴代表距离采样单元，即系统最小距离分辨率。通过系统实际处理结果与Madab仿真结果的对比验证了设计的正确性和实用性。
3 结语
系统采用ADS5500完成14位、60 MSPS的数据采集，并在FPGA中实现1 024点的数字脉冲压缩。设计采用并行流水方式提高工作速度，而块浮点算法则充分保证运算的精度。IP核的复用大大降低硬件规模，从而使整个系统具有高速度、高精度和低功耗的特点。
