由于当Dual Port RAM中写入一帧完整的正确数据后才能输出，所以读控制首先必须判断Dual Port RAM一帧是否写满。榆测到满帧信号rframe后，在等待输出数据帧头信号rfp到来后控制读指针waddr移动读出数据，并置位rvalid表征输出数据的可靠性。

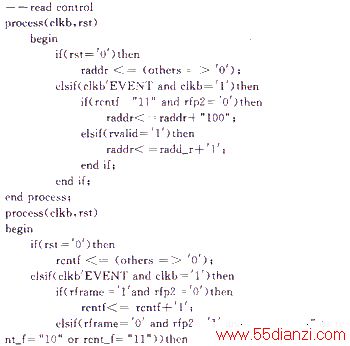

部分程序没计如下：
3 多时钟域数据传递的FPGA实现
设计方案完成后选用Xilinx Spartan-II FPGA实现电路，并在Xilinx ISE6.0集成环境下用Modelsim5.7进行了电路仿真。
图6为写使能信号dataen恒为有效值“1”的仿真结果截图。
可见，在写使能信号dataen恒为有效值“1”的情况下，在写时钟clka控制下当写数据帧头信号sof有效时，写控制器开始写入数据，接收到连续8个数据后，写控制器发出一个帧满信号wframe。wframe信号经过异步转换后转换成clkb时钟域的信号。在读控制器的控制下，当clkb时钟处于上升沿，并且检测到读出数据帧头fp时，开始从outdata向外发送数据，并将valid置为有效。
图7为当写使能信号dataen变化时的仿真结果截图。
可见，将dataen置低后，系统不再接受写入数据，所以也不再输出数据，valid被置为低电平，输出数据无效。写控制的使能端控制达到要求。
4 结 语
针对异步并行通信接口芯片设计中涉及的多时钟域的数据传递问题，本文采用FIFO存储器来完成不同时钟域之间数据流传递、同步器来完成控制信号传递的方案。仿真验证结果表明，数据传递准确、稳定、可靠，没有出现竞争冒险和亚稳态，完全达到了设计要求。
