随着红外探测技术的发展及其在军事、工业等领域的广泛使用，红外图像处理算法获得了广泛研究。在实际嵌入式红外图像处理系统中，为了方便硬件调试和观察图像处理的效果，需要在系统中加入图像显示模块。通常视频数据流需要处理的数据量大，实时性要求高，所以需要高速大容量的存储器作为图像数据的缓存。用于图像数据缓存的存储器有3种：①同步动态随机存取存储器SDRAM(Synchronous DynamIC RAM)，其容量大、速度快、体积小、价格低，但SDRAM的控制逻辑比较复杂，对时序要求也十分严格，需要设计专门的SDRAM控制器以完成与SDRAM芯片的接口；②双口RAM，它可以同时对数据进行读写，时序简单，操作非常方便，但是容量相对较小，而且价格高；③静态随机存取存储器SRAM(Static RAM)，它不仅容量大、速度快、体积小、价格低，而且时序控制简单，但是数据不能同时读写，工程中多采用2片SRAM做乒乓操作来简化读写控制。针对实际工程中的体积小、成本低、开发周期短等要求，本文提出一种基于单片SRAM和FPGA的图像处理及显示方案，并在实际工程中得到了应用。
本文的初始设计是面向帧频为50帧/s、16 bit灰度、图像为320×256像素的红外图像输出显示，但其设计方案可以应用于不同帧频、灰度级及图像大小的图像显示。
1 系统硬件结构和工作原理

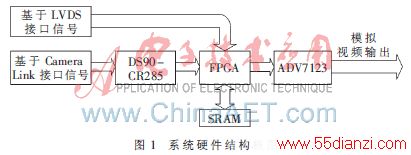

系统硬件结构图如图1所示。本系统中，高速串行LVDS视频信号经Camera Link接收芯片DS90CR285接收转化为并行TTL电平后送给FPGA，同时，其他系统的高速串行LVDS格式数据也可以直接送至FPGA。这些视频数据经FPGA进行直方图统计，并存储在SRAM中。然后，FPGA在存储间隙读出SRAM内的有效像素数据，并采用直方图统计的参数对图像灰度拉伸，然后送至视频转换芯片ADV7123进行D/A转换显示。
2 各功能模块设计
2.1 Camera Link接口

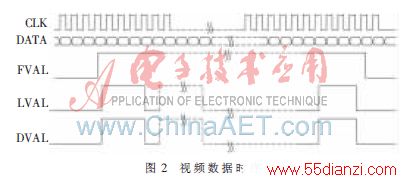

本方案选用DS90CR285将Camera Link格式的4对串行LVDS图像信号转换成28 bit并行TTL/CMOS的数据。根据Camera Link基本协议，28 bit数据信号中包括3个数据端口：A口(8 bit)、B口(8 bit)、C口(8 bit)，和4个视频控制信号FVAL(帧有效)、DVAL(数据有效)、LVAL(行有效)、SPARE(空，暂时未用)。经过Camera Link芯片转换后的时钟信号是整个相机的同步驱动信号，所有的数据和视频控制信号都和该时钟信号同步。数据转换后送入FPGA的时序如图2。
2.2 FPGA核心功能模块实现

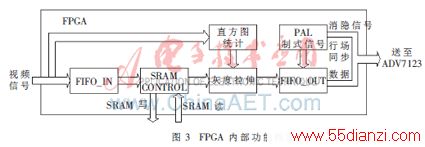

本设计中视频数据的处理都在FPGA内实现，其内部功能框图见图3。

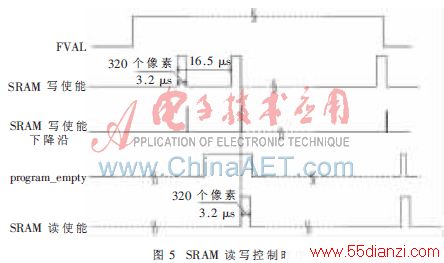

PAL制式视频显示分为奇场和偶场，因此在奇场时，SRAM的读地址应该满足：第n行地址范围为320×(n－1)～319+320×(n－1)(n＝1，2……128)；偶场时，RAM的读地址应该满足：第n行地址范围320×n～319+320×n(n＝1，2……128)，其读使能及读地址的FPGA主要代码如下：
//////// sram的读标志位有2种状态:(1)奇场数据有效时////用写sram的下降沿‘与’fifo半行标志位。(2)奇场数据无效时用 fifo半行标志位产生上升沿
always @(posedge SRAM_CLK)
if (!rst_n)
ui_sram_read_flag <= 0；
else begin
if ((FVAL_d | ui_sram_write_5d)& Hsync_odd )
ui_sram_read_flag <= ui_sram_write_fallage &
fifo_sram_adv7123_prom_empty_d；
else
ui_sram_read_flag<=fifo_sram_adv7123_prom_empty_riseage；
end
//// SRAM读地址切换
always @(posedge SRAM_CLK)
if (!rst_n | Hsync_odd_riseage)
ui_sram_read_add <= 0；//奇场起始地址
else if (Hsync_odd_fallage)
ui_sram_read_add <= 320；//偶场起始地址
else if (ui_sram_read_fallage)
ui_sram_read_add <= ui_sram_read_add+320；
else if (ui_sram_read)
ui_sram_read_add <= ui_sram_read_add+1；
最后通过下面的赋值给出了SRAM芯片的读写、片选及地址信号：
assign SRAM_read_write_en=～(ui_sram_write & Hsync_odd)；
//SRAM读写使能
assign SRAM_CE=～(ui_sram_read | ui_sram_write)；
//SSRAM片选
assign SRAM_ADD=(ui_sram_write)?ui_sram_write_add:
ui_sram_read_add；//SSRAM地址
2.2.4 灰度拉伸
将SRAM的读使能和读数据送入灰度拉伸模块作为数据使能和输入数据。本方案中,图像灰度线性拉伸算法表达式为：
式(1)中：Y是拉伸后输出图像灰度值；X是SRAM中读出的数据，为原始图像16 bit二进制数灰度值；Xmin是输入图像数据直方图统计最小灰度值；Xmax是输入图像数据直方图统计最大灰度值。为保证精度，实际应用中将上述公式进行简单变换，可以记为：
Q值在上帧结束前直方图统计模块已经得到，这样拉伸运算只需1次减法和乘法运算，得到积左移14 bit后，截取低10 bit就得到拉伸后的灰度值。需要注意的是，截取前要判定乘法是否溢出，如果溢出，结果置为最大灰度值210。本方案中主要通过调用乘法器IP核来完成乘法运算，不同硬件的乘法器延迟时间不同，所以必须要将输入数据使能信号作相应延迟后，成为输出使能与乘法器输出数据同步[3]。经过灰度拉伸后的图像数据送入FIFO_OUT模块用于图像显示，其中，灰度拉伸模块的输出使能及输出数据作为FIFO_OUT模块的输入使能和输入数据。
