由仿真图可以看出，在一个48 kHz的时钟周期内，TDMA_OUT，即时分多址帧格式的输出为0x11111111111111112222222222222222333333 33333333334444444444444444，即每一帧被分成了4个时隙，4路输入信号在每一帧中占用各自的时隙进行传输，通过该仿真结果，可以验证该方法的可用性。
将VHDL语言程序通过ISE10．1综合，布局布线后，通过JTAG线缆下载到XC3S500E中进行电路板上的测试，再次验证了该方法的正确。

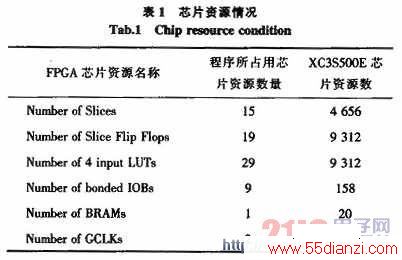

通过ISE综合后，可以看到程序所占用的芯片资源如下表所示。
从表中的数据可以看出，通过使用一个BRAM从而节约了大量的资源，FPGA芯片资源的重要指标SlICes仅仅占用了15个，LUTs仅仅用了29个，可见，该方法所占用的FPGA资源极少，达到了设计目标。
4 结论
本文研究了FPGA实现时分多址的一种改进型的方法，通过使用FPGA芯片内部的双口RAM，利用IP核，实现了多路信号转换成时分多址帧格式信号进行传输，根据所占资源的统计数据，可以看到在完成相同功能的前提下，该方法相比于已有的方法，确实能大量节省FPGA芯片的逻辑资源，从而使单片FPGA能完成更多的逻辑功能。但是，此方法会占用一部分双口RAM，在双口RAM资源紧张的时候不是太适用。
用ModelSim SE 6．2b对FPGA程序进行了仿真，并且将程序下载到电路板上进行了验证，证实了该方法的可用性。
