接收引擎的时序如图10-39所示。客户端逻辑必须在任何时候都准备好接收数据，因为在GEMAC核中没有接收缓存，有时延就会丢失数据，因此用户可自己添加缓冲逻辑。rx_data_valid为高时立即开始接收连续数据，在检测到rx_data_valid变低后，判断rx_good_frame信号的电平，如果为高则继续处理该帧数据，否则直接丢弃。
点击看原图

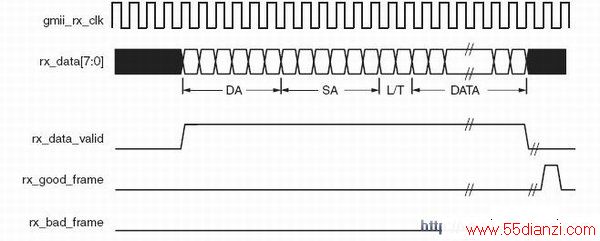

图10-39 接收引擎的时序图
3）流控制
流控制模块是根据IEEE 802.3-2002标准的31项条款设计的，在发送时附带暂停帧，接收时也需要对其处理。在GEMAC核中，它是自动配置的，同时，也提供了用户自定义的配置端口，如表10-12所列。
表10-12 流控制接口信号
点击看原图
4）可选的管理接口
管理接口是一个独立的可选端口，其地址、数据和控制信号相对于其他模块是独立的，提供了和CoreConnec总线的交互能力，可挂在MICroBlaze软核或PowerPC硬核处理器，可用于配置GEMAC核以及通过MDIO接口直接读写外部PHY芯片的内部配置寄存器。该模块包括用户管理的接口和MDIO接口两部分，后者直接与PHY芯片相连，全部接口信号的简要说明如10-13所列。

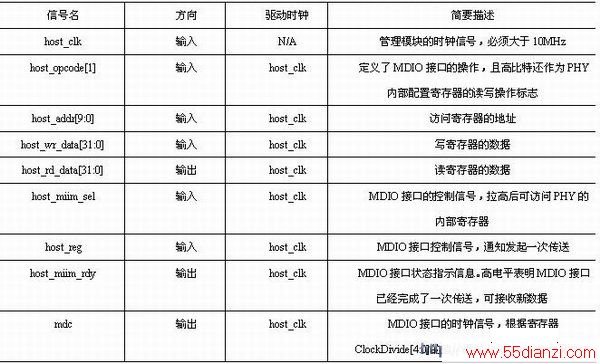

表10-13 管理模块的接口信号
点击看原图
5）复位操作
管理模块具备自己独立的软件复位信号，但当管理接口模块被旁路掉，其相应的配置信号被作为configuration_vector[64:0]输入信号使用。此外，GEMAC核提供了硬件复位信号，如表10-14所列。
表10-14 复位信号列表
点击看原图
6）GMII模块
GMII模块的接收信号一般都是直接连到PHY芯片上，负责和PHY芯片的数据交互，其信号和PHY芯片的接口是一一对应的，如表10-15所列。

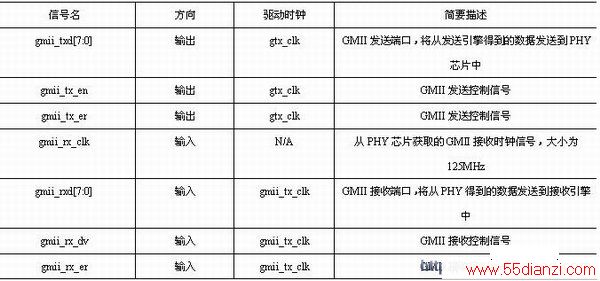

表10-15 GMII模块接口信号列表
点击看原图
配置完成后，可在工程管理区选中GEMAC核，在过程管理区，点击“View HDL Instantiation Template”命令，查看其例化代码，它在代码中的例化方法和一般IP Core的方法是一样的。
10.5 本章小结
高速串行传输技术是 FPGA 未来的三大应用领域之一，本章主要介绍了Xilinx公司的Rocket I/O解决方案。首先给出高速传输的背景，指出串行方式是吉比特以及更高速率链路的必然选择。其次，给出了吉比特串行传输的通用架构，为后文做好铺垫。接着重点介绍了Xilinx公司Rocket I/O的系统组成、相关协议、时钟设计方案、开发要素以及Rocket I/O的使用方法。最后说明了千兆以太网MAC控制器IP Core的使用方法。读者需要注意的是Rocket I/O是Xilinx高端FPGA中的内嵌组件，和DCM、硬核乘法器、块RAM等的使用方法是一样的，可通过IP Core调用。高速传输是一种新技术，开发难度较大，本章只是介绍了其中的主要核心部分和基本原理，还需要读者阅读大量的文献和实际操作才能熟练开发相关系统。
