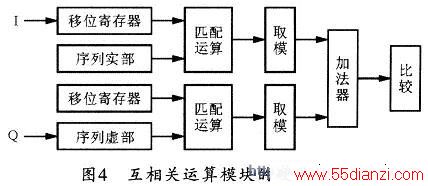

图4所示为互相关模块的FPGA实现框图，其中I、Q两路数据进入模块后，可取出其最高位存入移位寄存器，然后与本地序列做匹配运算。匹配运算模块由64个数据选择器和126个加法器组成，加法运算采用6级流水线来实现，这样，可使系统的运算速率更高。
4．3 仿真结果分析

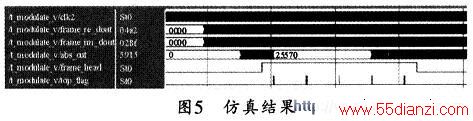

系统中的各模块可采用Verilog HDL语言设计，并可使用Xilinx公司集成设计环境 ISE 中的 ModelSim SE 6．0来完成仿真，仿真结果如图5所示。其中frame_re_dout和frame_im_dout为送入系统的实部和虚部数据，abs_out为延时自相关算法中取模相加的结果，frame_head为采用延时自相关算法使数据升高时得到的一个峰值平台，top_flag为改进自相关算法计算所得的峰值。图中的自相关平台内有5个峰值，这与MATLAB仿真结果相符。最后采用Xilinx公司VirtexⅡpro系列xc2vp30器件进行实现。总共逻辑单元使用率为8％，系统最高工作频率为236．373 MHz 。
5 结束语
本文在研究基于802．16d的OFDM定时同步算法的基础上提出了一种改进的算法，并在FPGA上完成了其硬件电路设计。仿真结果表明该算法在保持了原算法优秀性能的同时，可节省硬件资源，有利于把同步模块和接收部分其他模块集成在单芯片中。同时，该算法也可推广到具有相似前导字结构的802．1 1a等协议中。
