Niosll和USB接口的高速数据采集卡设计

　　在Cypress公司的网站(http．／／www．Cypress．com)上，可下载CY7(368013芯片的开发工具包。该开发包提供了一些开发固件程序所需的资源：Keil u Vision2集成开发环境(限制版)、Cypress C51固件框架程序以及一些例子程序。KeilCSl是一种专为8051单片机设计的高效率C语言编译器，符合ANSI标准，生成的程序代码运行速度极高，所需要的存储空间极小，完全可与汇编语言相媲美。同时，C51具有丰富的库函数，多达1O0多种功能函数。因此，采用C语言作为开发语言，以Keil uVision2作为工程开发平台，完成源代码的编写、仿真、调试，将在相当程度上降低固件开发难度，提高开发效率。

　　3．2 USB设备驱动设计

　　USB设备驱动程序的设计是基于WDM(WindowsDriver Model，驱动程序模型)的。WDM采用分层驱动程序模型，分为较高级的USB设备驱动程序和较低级的USB函数层。其中USB函数层由两部分组成：较高级的通用串行总线模块(us—BD)和较低级的主控制器驱动程序模块(HCD)。

　　本设计用WinDK3．O开发了Win2000下的驱动程序，实现了控制传输、中断传输和批传输的标准接口函数。在应用程序开发中，可用VC++编制应用程序。把USB设备当成文件来操作，用Create—File得到USB句柄，用DevieeLOControl来进行控制传输，用ReadFile、WriteFile进行批量传输。

　　3．3 应用程序设计

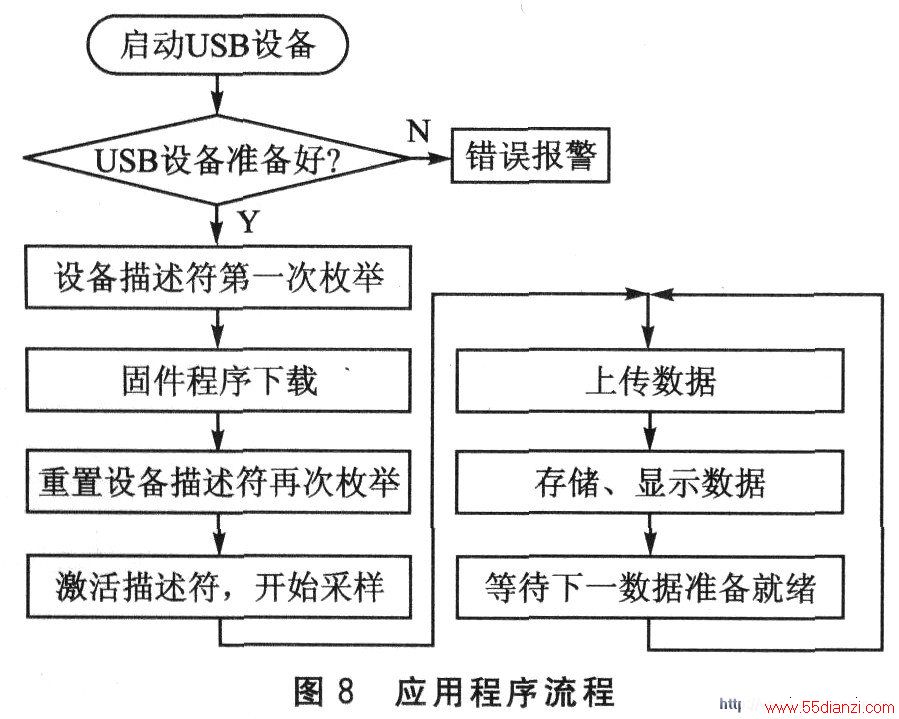

　　应用程序流程如图8所示。用户应用程序是数据采集系统的核心，其主要功能为：开启或关闭USB设备、检测USB设备、设置USB数据传输管道、设置A／D状态和数据采集端口、实时从 USB接口 采集数据、显示并分析数据。

点击看原图

　　4 结 论

　　用FPGA作为采集处理部分，可以提高系统处理的速度，大大增强系统的灵活性和适应性。FPGA技术和USB的组合，使得数据处理能力得到了极大的提高，且有利于系统升级。USB芯片采用了Cpyress公司的高性能USB2．0芯片CY7C68013，可以完全胜任大数据量的传送。该实例还可应用于实时数据采集、音频及压缩视频数据传输等领域。
