(1) 当电流在额定范围内,SSPC正常工作;
(2) 电流大于额定电压,小于额定电压的800%时,SSPC进入反时限保护;
(3) 当电流大于额定电流的800%时,SSPC立刻跳闸。
4、逻辑判断模块。逻辑判断模块将采集到的电流信号、接收到的控制命令和内部状态,经过逻辑判断后,综合得出 电力MOSFET 的导通/关断指令,作为驱动电路的输入信号。程序流程如图5所示。在对SSPC的控制中,最容易出现的问题就是误动作,为此,采用了较为复杂的控制逻辑,以此降低SSPC误动作的概率。SSPC的控制是通过“相邻两位、多条指令”两个步骤来完成的,只有几个条件同时满足才能使SSPC动作,缺一不可,这就大大降低了SSPC误动作的概率。

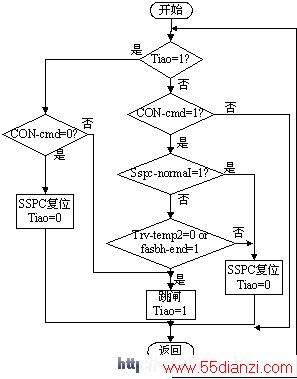

图5 MOSFET的驱动信号产生流程图
本文作者创新点
本文基于CPLD控制的直流 固态功控系统 的研究与设计。完成了SSPC外围硬件电路设计,包括主控芯片和A/D转换芯片 MOSFET主电路及缓冲保护电路的连接,模拟量采集电路,开关量采集电路,电源电路等;完成了CPLD上可编程逻辑部分的VHDL实现,包括A/D转换器的控制,电流的分段保护,SSPC动作命令判断逻辑的生成等。
参考文献:
[1] 闰静,卢秋艳等著.电自动化开关智能控制器的设计[J].北京:高压电器.2004 (1)
[2] 王道宪著.CPLD/FPGA可编程逻辑器件应用与开发[M].北京:国防工业出版社.2004.1
[3] 候振义,夏铮等.集成电源技术及应用[M].北京:中国电力出版社.2006.9
[4] 张侃谕,王亚哲,袁亚丽. ARM和CPLD实现温室多路数据采集控制系统[J]. 微计算机信息, 2006, 10-2: 19-21
