FPGA新兴应用趋势洞悉

　　△图说：Cray XD1超级计算机内的应用程序加速模块是用FPGA做协处理器，接着透过RapidArray接口连接至RapidArray的接口处理器(简称：RAP)，RAP另一端再以HyperTransport(简称：HT)接口与超级计算机的主处理器连接。（ www.Cray.com ）

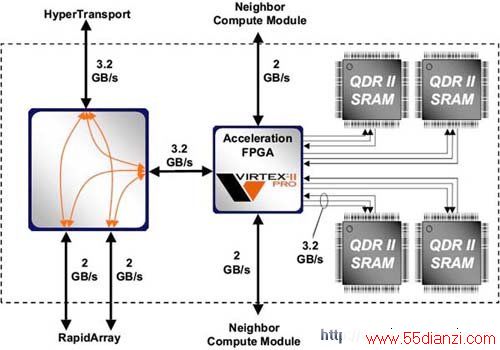

　　△图说：Cray XD1超级计算机应用程序加速模块部分的更仔细线路图，其中Xilinx VIRTEX FPGA与4颗QDR II SRAM相连，同时自身也能与其它相邻运算模块沟通传输，另外也与RAP相连。（ www.Cray.com ）

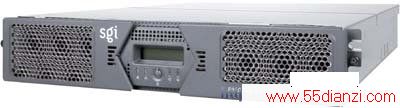

　　△图说：SGI的RASC应用程序加速模块，可直接加装在SGI超级计算机机箱的上端，并透过NUMAlink 4接口与超级计算机相连，以加速原有超级计算机的应用程序运算。（ www.SGI.com ）

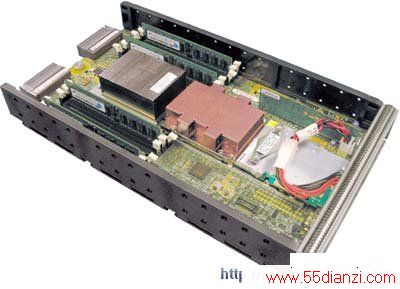

　　△图说：SGI RASC加速模块的内部图，中间部位的铜质散热片下方即是FPGA芯片，设置于周旁的则是内存模块，后端的黑色连接器即是NUMAlink 4接口，2组连接器表示RASC具有2组NUMAlink 4接口。（ www.SGI.com ）

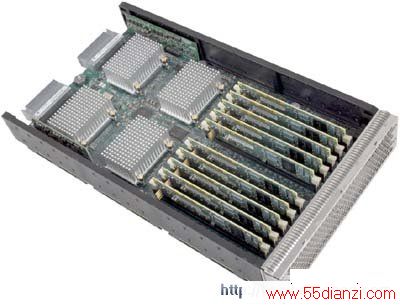

　　△图说：另一款SGI RASC：RASC RC100 Blade，图中可见大量的DDR2 SDRAM内存模块，容量最高可至20GB，适合在大数据量的高效运算。（ www.SGI.com ）

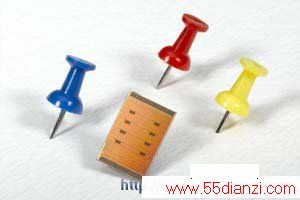

　　△图说：Cell宽带引擎芯片还在电路的开发设计阶段时，是先运用数颗FPGA芯片组兜出Cell的仿真电路，然后推演、验证其功效逻辑及机制是否正确无误，图为Cell芯片的裸晶与一般文具图钉的体积比较。（ www.IBM.com ）

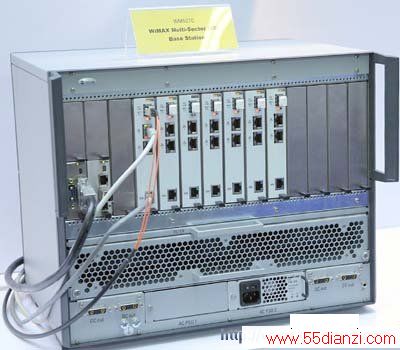

　　△图说：无线收发基地台端有着同时多组数字信号的运算需求，此时就价格效能比而言使用FPGA将比使用多颗DSP合算，图中为WiMAX基地台端的模块化运算机箱(东讯TECOM公司的WM5070)，机箱内负责无线传输的收发信号解析与演算，若WiMAX基地台使用方位性天线，则同时间内所需要运算的信号组数也会增加。
