在主画面中显示添加的组和项。
(3) 程序设计

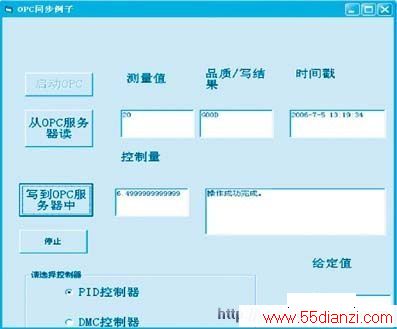

图7是以VB实现的具有PID功能的OPC同步客户程序。
图7 实现PID控制的OPC客户程序
该单回路控制过程为自衡非振荡，具有相互影响的双容过程。其数学模型可用如下传递函数描述：
G(s)=
式中， Kp， Tp，τ为过程的增益、时间常数和时滞。式中的各参数可根据阶跃响应曲线用图解法求得。
下面给出确定传递函数的参数的方法：设图7中的控制量为q，测量值为y(∞)，新的稳态值为设定值，增益K可由输入输出的稳态值直接算出
，而Tp，τ则可以用作图法确定。为了能够随时调用在OPC服务器上采集的测量值y并绘制出相应的阶跃响应曲线，这里把选择的数据存放在指定的数据库中(采用SQL2000数据库)。同时也是为了在进行算法的仿真的时候，既可以从历史数据库中取数据，也可随着数据的采集，可以不断刷新数据，进行算法的优化，如图8所示。

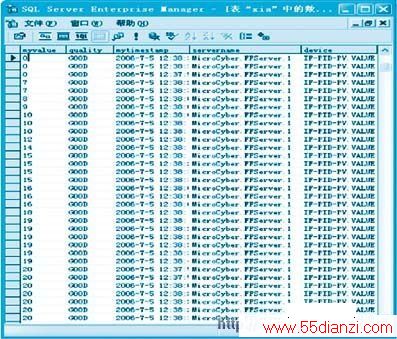

图8 SQL server数据库中存取OPC服务器数据
4、结束语
通过 FF现场总线 的过程控制实验系统的设计过程，论述OPC技术，目的是希望通过VB去开发OPC自动化接口的客户应用程序，实现 PID控制算法 到OPC 客户应用程序的应用编程，方便用户的使用和系统的维护和升级，同时研究SQL Server 2000的数据库系统，用于历史数据的存取以及算法的仿真。如何实现更加复杂的先进控制算法，可以使用OLE自动化技术来实现VB与Matlab混合编程，即用VB编写OPC客户端程序来实现数据通信，而利用Matlab进行先进控制算法的编写，从而对现场数据进行分析，是下一步研究的重点。
