3.3 FPGA控制单元软件设计
FPG
www.55dianzi.com
A控制单元的设计是在QUARTUSII环境下完成,并用硬件描述语言VHDL描述,主要功能是配置 双口RAM 、设计扫描控制电路。该单元的软件设计模块如图5所示。

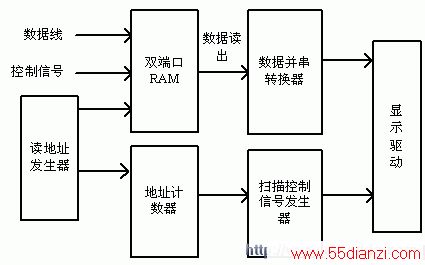

图5 FPGA 控制单元软件设计框图
双端口RAM的配置完全通过在QUARTUS环境中设置菜单实现,配置完成后将自动生成一个VHDL文件,描述双口RAM的内部逻辑功能,双口RAM在整个程序设计作为一个元件调用。
基于FPGA的扫描模块的软件设计如下:首先对FPGA总时钟clk进行64分频得到clk1,clk1的低电平其间FPGA读取双口RAM的数据,每4个clk周期读一个16位的数据,共读出16个数。clk1的高电平期间FPGA进行列扫描,每2个clk周期同时输出16个数的1位,共32个周期将这16个数由并转串输出到16根数据线上,由于 单片机 写RAM的速度低于FPGA对数据的处理速度,剩下的32个clk周期用于等待单片机完成一个区的写操作。12个clk1周期后,一行的数据全部扫描完毕,FPGA输出一个列锁存信号给74LS595锁存这些数据,同时输出行扫描信号和行锁存信号,接着扫描第二行,由于采用 16根数据线进行隔8行扫描,整个LED电子屏128行只要完成8次行扫描即可,时序如图6所示。

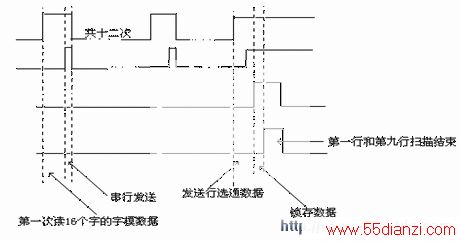

图6 扫描时序图
5 结束语
通过采用自顶向下的设计思想,运用EDA技术实现FPGA内部双口RAM的配置和扫描控制电路的设计,将复杂的系统设计集成在一起,只需一片 FPGA就可以实现所需的功能,高集成度带来的不仅是成本降低,还提高了系统的稳定性和可靠性。基于 cyclone EP1C6 的LED 大屏设计方案已成功应用于我院的LED图文发布电子屏,实践证明:本系统能以多种播出方式显示各种字体和型号的文字和图形信息,与同类设计相比,画面清晰、性能稳定、操作使用简单,具有很好的应用前景。
