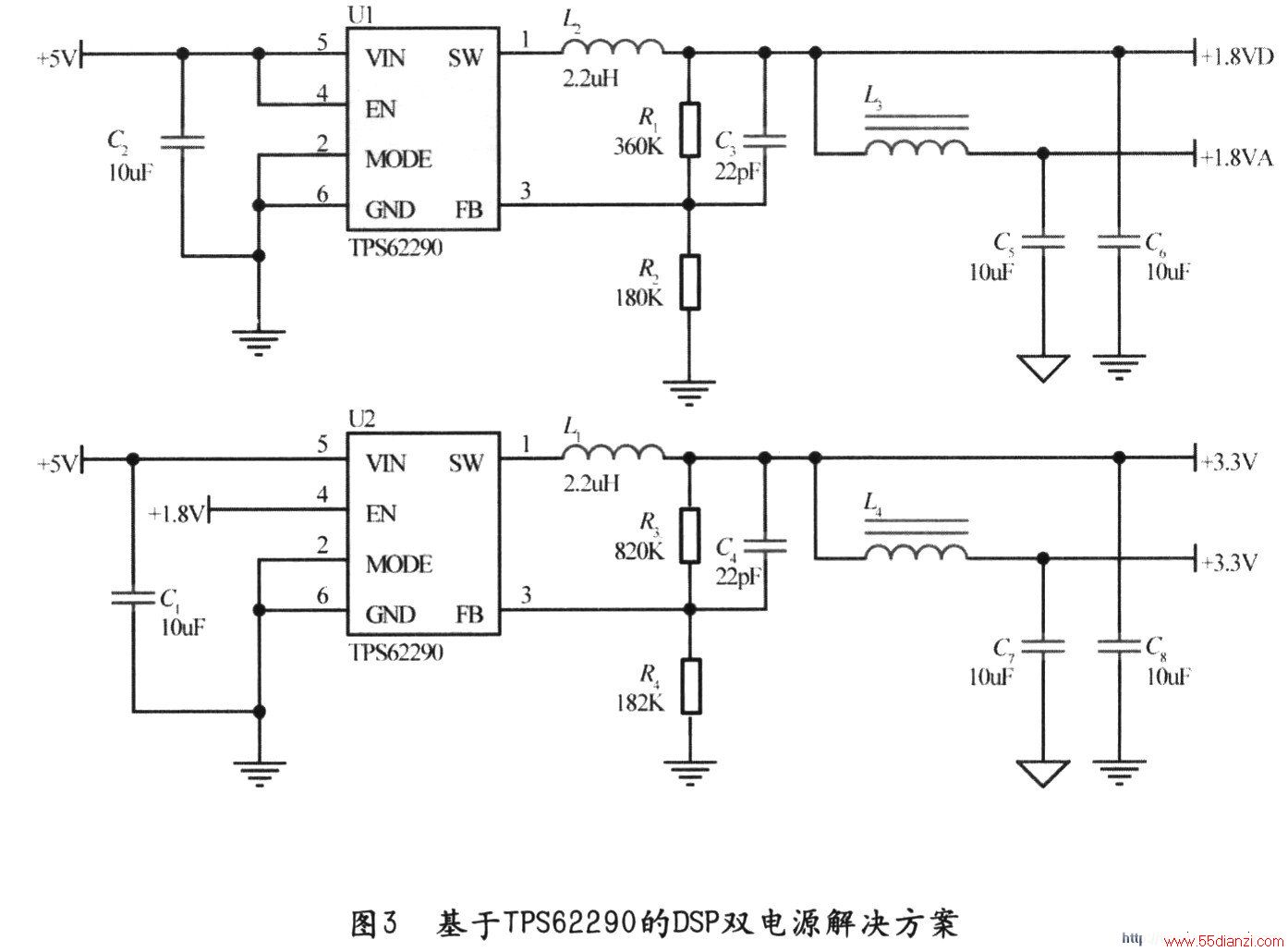

5)1．8V和3．3V数字电压分别通过铁氧体磁珠L3、L4进行滤波，从而输出1．8V和3．3V的模拟电压。
6)电阻R1、R2、R3、R4、C3、C4的取值参加本文2．3节。
7)电感L1、L2的取值参加本文2．4节。
8)MODE引脚接地，芯片工作于节能模式，功耗降低。
点击看原图
4 结论
DSP复杂的电源系统对供电要求越来越高，如何在保证DSP高性能稳定工作的条件下，降低DSP系统的功耗是一个需要解决的问题。本文介绍了TI公司最新推出的适合DSP 低功耗 电源系统设计的开关电源芯片，并设计了基于该芯片的双电源方案，满足DSP系统要求的上电顺序。
