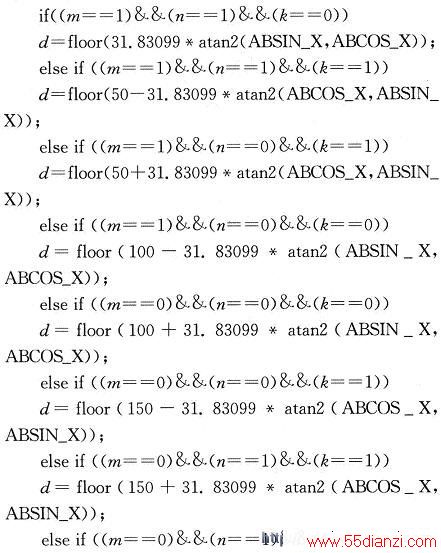

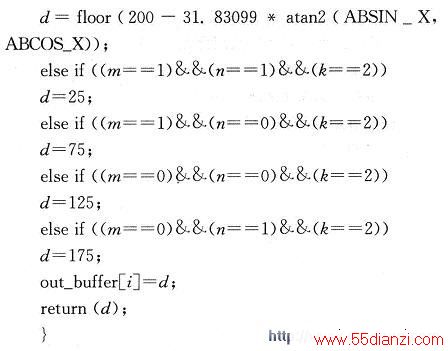

根据标志字判断相位点的位置，根据相应位置不同公式求取细分值
然后利用公式R=N×ω+d×L求出任意一点谐振子的幅值并输出。式中N为整周期的累加计数值，W为光栅栅距，d为细分计数，L=ω／m，m为细分倍数。
4 结束语
设计的光栅 地震检波器 充分结合了FPGA的强大控制功能和DSP高速运算处理功能，实现了信号的同步采集、高倍细分和实时复现。减少了单一处理器的负荷，提高了系统的速度和稳定性，为光栅震动信号处理提出了一个新思路。由于硬件双口RAM接口时序复杂，成本高也会给系统带来不稳定性，因此本文在FPGA中设计了一软RAM。对于振动信号幅值的计算则是在对整周期的莫尔条纹进行计数的同时，利用软件细分法实时地计算出非整周期的莫尔条纹信号所代表的小数值，并实时将二者相加后乘以莫尔条纹当量(每个莫尔条纹所代表的位移量)，即可得到信号的实时振动幅值。
