3.2 发射机主控程序
发射机主控软件的功能是通过串行口接收上位PC机发送来的图像点阵，读取键盘命令，并向编码器串行发送操作命令或显示数据。
该部分的软件是在Keil C51环境下编写的，它可以将C语言直接翻译成汇编语言，生成二进制码写入单片机，这样编写效率高一些。

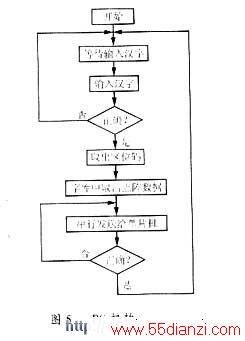

程序是依靠中断方式来工作的，开机后等待串行口和INT0的触发。当串行口触发，则表明PC机有图像点阵数据传来，单片机立即接收点阵数据存于RAM中；当INT0触发，表明键盘有动作，立即接收键值判断命令的类别，并向接收机发送图像点阵数据或者操作命令。其功能流程如图6所示。
www.55dianzi.com
3.3 接收机主控程序
该部分软件的功能是完成对接收数据的识别、存储、变换和显示驱动，并可实现本地本机的自检，显示固化图像。当接收装置的译码芯片有输出时， 单片机 就中断当前的显示，接收标志字，然后判断此标志字的内容，确定将接收的是图像点阵，还是操作控制命令。若是点阵数据，就将其连续接收存放到一个显示缓冲数据库中，按当前的方式显示。若是命令，则立刻改变显示方式。
其中，关键的是图像上、下、左、右移动的实时实现。具体实现方法如下：
1）图像的上下移动 将一图像点阵中的上一行数据赋给BUF[16][4]中对应的下一行，直到一个图像的移完为止；再移下一个图像的点阵。上移的过程类似。
2）图像的左右移动 将一图像的每一行数据向左移位（使用C语言的移位指令），将移位后的点阵存放于BUF之中，即可显示。右移的过程类似。

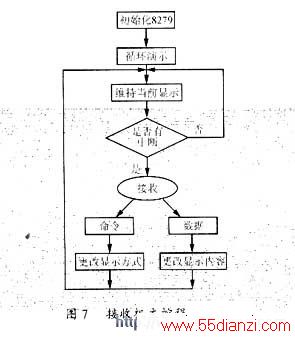

接收机主控程序的功能流程如图7所示。
4 性能测试
系统功能及参数测试结果如下：
1）图像录入功能 扫描仪、摄像头、数码相机、图像源文件；
2）文字录入功能 键盘、WORD/TEXT源文件；
3）动画设计功能 文字或图形相对于背景移动、缩放；
4）发射机设置功能 接收机序列号、图像移动命令、自检命令、发射命令；
5）接收机自检功能 显示蓝草坪背景和“欢迎光临”移动字符；
6）发射机待机时间
≥120 h；
7）发射机 遥控 距离 ≥250 m；
8）发射机缓存空间 8 MByte；
9） LED 显示屏 320×640 DIP；
10）接收显示系统功耗 ≤4 kW。
5 结语
整机性能测试及鉴定结论如下：
1）通过手持发射机遥控LED广告牌，方案新颖，实用性强，具有较高的市场推广价值；
2）硬件配置科学，性能稳定，性价比高；
3）软件结构合理，功能强大，使用方便。
