F2812 DSP双机平台中,A机和B机的分工不同,A机处于系统的最前端,直接面向物理信号,外设功能单一,具有任务量少、时序严格、及时响应的特点,其主要任务是A/D、D/A实时变换和数据实时传输;B机扩展了USB2.0高速接口模块、液晶屏、键盘等外设,需要执行数据调整、传输通讯,命令解析,状态显示等任务。
www.55dianzi.com

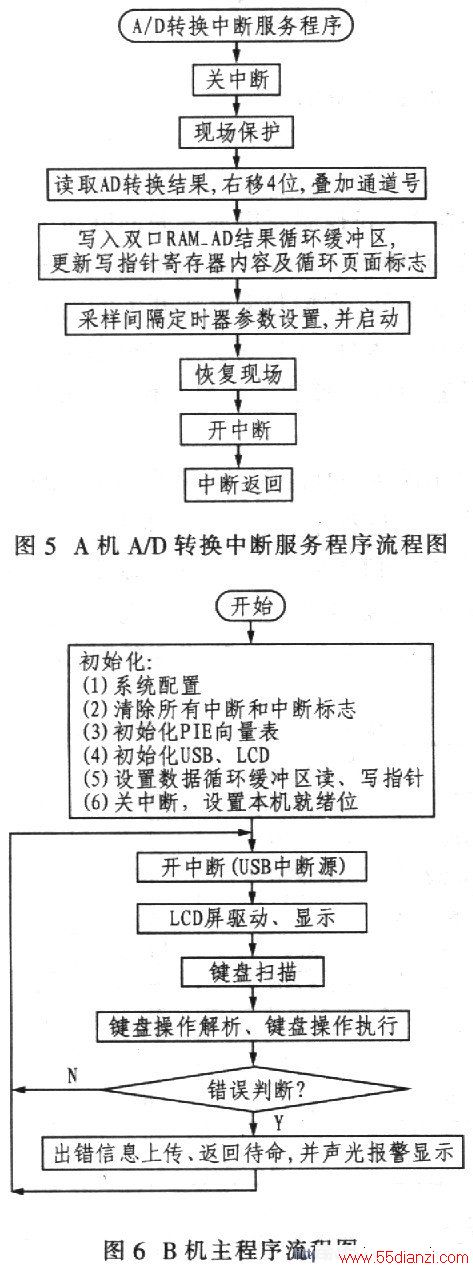

需要说明的是A机、B机各仅有一个中断源,避免了因多中断源形成队列引发的实时性冲突。A机A/D转换中断服务程序流程图、B机主程序流程图分别如图5、6所示。
4 结束语
本文采用两片F2812 DSP 构成 双机平台 (分别称为A机和B机)设计的 信息处理 系统,具有先进性、新颖性、实用性、通用性、开放性等特点。基于F2812 DSP的双机平台模块提高了整个系统的数据采集和通信传输速度。该系统可作为面向实际信号的信号处理实验平台,可在此基础上实现已有的处理算法和新型算法,进一步开发各种应用软件,其应用可拓展到依据需求构造信号处理系统、光学网络、汽车控制、生物测定学等新兴应用领域。
