S3C44B0X内置的LCD控制器及其应用

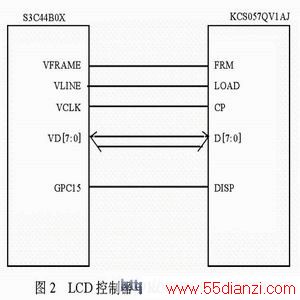

       在KCS057QV1AJ与LCD控制器之间接线时，KCS057QV1AJ的FRM、LOAD、CP、D[7:0]分别和LCD控制器的VFRAME、VLINE、VCLK、VD[7:0]相连。DISP引脚与S3C44B0X的GPIO的GPC15相连，通过GPC15来控制LCD显示模块的打开和关闭。具体接线如图2。

       KCS057QV1AJ驱动程序开发

       驱动程序包括初始化S3C44B0X端口D和端口C的函数，初始化LCD控制器的函数，打开和关闭LCD显示模块的函数，在LCD显示模块上显示条纹的函数，所有的函数都有详细的注释。

       初始化端口D和端口C函数如下：

void Port_Init(void)

{

rPCONC=0x5f55ffff;/GPC15为输出端口，GPC4-GPC7分配给LCD数据线VD7-VD4；

rPUPC=0x0;/端口C所有的引脚上拉允许；

rPDATC=0x3fff; /端口C所有的引脚初始化为高

电平；

rPCOND=0xaaaa;/端口D所有的引脚分配给LCD控制器；

rPUPD=0x0;/端口D所有的引脚上拉允许；

rPDATD=0xff;/端口D所有的引脚初始化为

高电平。

}

初始化LCD控制器函数如下：

void LCD_Init()

{

int i;

U32 LCDBASEU,LCDBASEL,LCDBANK;

LCDDisplayOpen(FALSE);/关闭LCD；

rLCDCON1=(0);/关闭视频输出；

rLCDCON2=(239)|(119<<10)|(15<<21);

/设置确定行扫描的返回时间为15个MCLK，设置屏为彩色320 240点；

LCDBANK=0xc000000>>22;/设置显示缓冲区首地址在系统存储器中的位置；

LCDBASEU=0x0;/设置缓冲区的开始地址；

LCDBASEL=LCDBASEU+(160) 240;

rLCDSADDR1=(0x3<<27)|(LCDBANK<<21)|LCDBASEU;

/设置显示模块为彩色模式等；

rLCDSADDR2=(0<<29)|(0<<21)|LCDBASEL;

rLCDSADDR3=(320/2)|(0<<9);/不使用虚屏；

rREDLUT=0xfca86420;/设置红色查表寄存器，

与特定的显示要求有关；

rGREENLUT=0xfca86420;/设置绿色查表寄存器，与特定的显示要求有关；

rBLUELUT=0xfffffa50;/设置兰查表寄存器，与特定的显示要求有关；

rLCDCON1=LCDCON1_ENVID|0<<1|0<<2|0<<3|(2<<5)

|1<<7|(0x3<<8)|(0x3<<10)|(CLKVAL<<12);

/使能视频输出，8位单扫描方式，设置WDLY，WLH,CLKVAL；

www.55dianzi.com

for(i=0;i<80*240;i++)/显示缓冲区清零。

*(p LCD Buffer16+i)=0x0;

}

       从图2知，GPC15用来打开关闭LCD。打开和关闭LCD显示模块的函数如下：

void LCDDisplayOpen(U8 isOpen)

{

if(isOpen){

rPDATC|=0x8000;/打开LCD

}

else{

rPDATC&=0x7fff;/关闭LCD

}

}

       在LCDBANK寄存器中已经定义了显示缓冲区在系统存储器的段首地址为0xc000000，要显示字符、图片只需将字符、图片取模得到的数据送到该缓冲区就可以了。但是要注意，彩色LCD是8位数据表示一个象素。对缓冲区首地址进行如下定义：

   &n bsp;   U32 pLCDBuffer16=(U32*)0xc000000;

       下面举一个在整个屏上显示明暗相间的条纹的程序，显示明暗条纹函数如下：

void LCDstripe ()

{

int i,lcddata;

for(i=0;i<(320*240)/4;i++)

{

lcddata0=0x0ffff0000;

*(pLCDBuffer16+i)=lcddata;/向帧缓冲区送数据，每次4个象素的数据。

}

www.55dianzi.com
