AR M 12C 总线由一根数据线SDA( se riald ataline)和一根时钟线SCL(serial cLOCk line)构成，每个电路模块挂在12C总线的SDA和SCL线上和主芯片进行数据交换。12C总线上的接口电路的输人端必须是开漏或集电极开路以具有“与”的功能。在标准模式下，数据传输速度为1 000 kbps，在高速模式下为4000 kbpsoARM 12C总线的接口电路如图1所示。

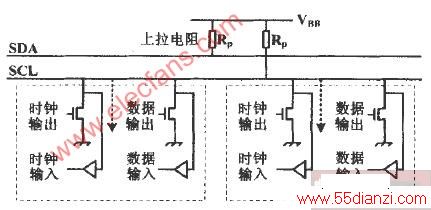

图 I ARM I2C总线的接口电路图
Fig.I Interfacec ircuitof A RMIZ 12C b us
SD A和 SCL都为双向v0口线，通过上拉电阻接正电源，在ARM IZC总线处空闲时都保持高电平。在
时钟线SCL保持高电平期间，数据线SDA由高电平向低电平的变化标志着起始信号S，而数据线SDA由低 电平向高电平的变化标志着结束信号P。起始和结束信号通常由主控器发出，在流量积算仪表的设计中，主控器就是ARM芯片。图2为ARM VC总线的时序图。

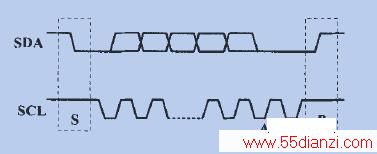

图2 ARM I2C  总线的时序图

Fig.2 Timingo fA RM 12Cb us
