ARM I2C总线接口模块在数据采集中的应用
硬件电路设计
流量积算仪表的数据采集主要是接收流量传感器送出的4 -20 mA的电流信号。为了保证数据采集的精度，同时利用IZC总线接口的两线制来简化硬件电路，ARM 12C总线接口扩展了一片16位高精度的A/D转换芯片 ADS1110 。电路中Al+和AI-为电流信号的输人端，滤波电路和等比例运算放大电路主要起到滤波和电压隔离的作用，防止输入端电流的突变对A/D芯片的影响。输出SCL和SDA线直接接到ARM的IICSDA和IICSCL引脚。图4示意了数据采集电路。

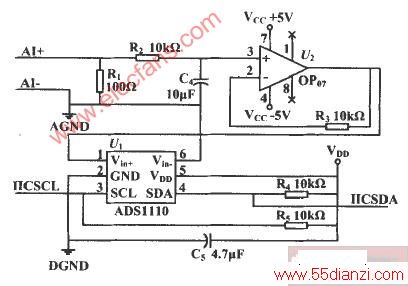

图4 数据采集电路图
Fig .4 Circuit of data acquisition
