移位寄存器指令包括SFTR（位右移）、SFTL（位左移）、WSFR（字右移）、WSFL（字左移）、SFWR（移位写入）、SFRD（移位读出）。这里主要介绍SFTR（位右移）、SFTL（位左移）指令。

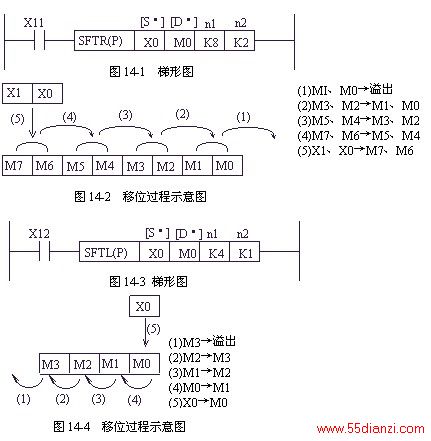

SFTR（位右移）指令，其指令代码为FNC34，SFTL（位左移）指令，其指令代码为FNC35，它们的源操作数和目标操作数均为X、Y、M、S， 操作元件n1指定目标操作元件[D·]的长度，操作元件n2指定移位位数和源操作元件[S·]的长度。n2≤n1≤1024,其功能是对于n1位（移动寄存器的长度）的位元件进行n2位的右移或左移。指令执行的是n2位的移位。在图14-1中，当X11由OFF变为ON时，执行如图14-2所示的右移过程。在图14-3中，当X12由OFF变为ON时，执行如图14-4所示的左移过程。
