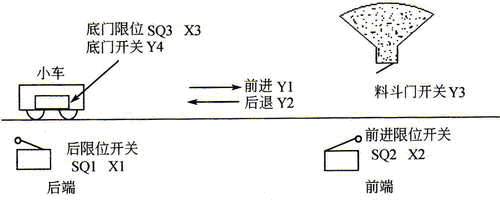

3物料搬运示意图

4.用步进指令设计一个彩灯闪烁电路的控制程序。

控制要求为:三盏彩灯HLlHL2HL3,按下起动按钮后HLl亮,1sHLlHL2亮,1sHL2HL3亮,1sHL3灭,1sHLlHL2HL3全亮,1sHLlHL2HL3全灭,1sHLlHL2HL3全亮,1sHLlHL2HL3全灭,1s后,HLl亮……如此循环;随时按停止按钮停止系统运行。

5.用步进指令设计一个电镀槽生产线的控制程序。要求写出I/O点分配,并画出PLCI/O接线图。

控制要求为:具有手动和自动控制功能,手动时,各动作能分别操作:自动时,按下启动按钮后,从原点开始按图4所示的流程运行一周回到原点;图中SQlSQ4为行车进退限位开关,SQ5SQ6为吊钩上、下限位开关。

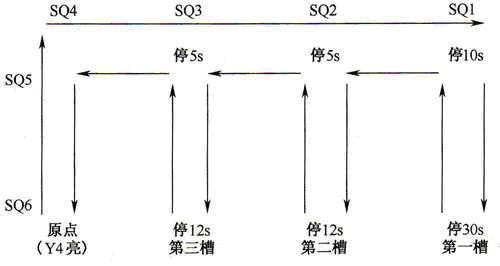

4电镀槽生产线的控制流程

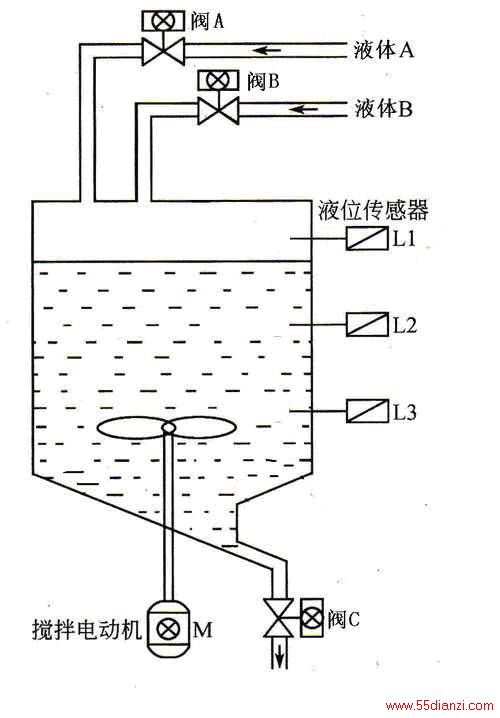

6.液体混合装置如图5所示,上限位、下限位和中限位液位传感器被液体淹没时为ON,阀A、阀B、阀C为电磁阀,线圈通电时打开,线圈断电时关闭。开始时容器是空的,各阀门均关闭,各传感器为OFF。按下启动按钮SB1,打开阀A,液体A流入容器,中限位开关变为ON时,关闭阀A,打开阀B,液体B流入容器。当液面到达上限位开关时,关闭阀B,启动搅拌电动机M,搅拌液体60s后停止,打开阀C,放出混合液体,当液面下降到下限位开关后再过5s后,容器放空,关闭阀C,打开阀A,又开始下一周期的操作。按下停止按钮SB2,在当前工作周期的操作结束后,才停止操作(停在初始状态)。要求写出I/O点分配,并画出PLCI/O接线图。
