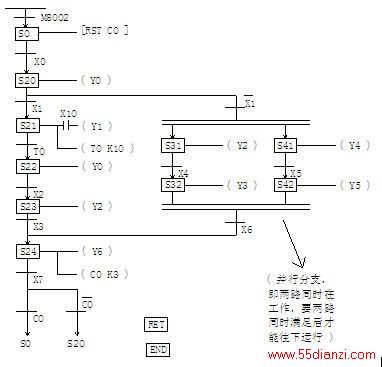

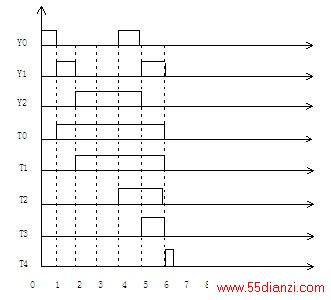

提问3：写出原梯形图的指令语句表：提问4：本题是以时间为转移条件的循环运行的顺序控制类题目。按照Y0、Y1、Y2的波形，用步进指令STL来实现。 四、有五只电机，启动时为了减少启动电流，在按了启动按钮后，电机依次每隔10秒启动一次，在按了停止按钮后必须等最后一只电机启动运行20秒后方能全部停转，当按了急停按钮后不管在什么状态下五只电机必须立即停转，试用PLC程序实现控制。设：X0为启动按钮,X1为停止按钮；X2为急停按钮；五只电机的运转信号为：Y0、Y1、Y2、Y3、Y4 提问：如果将五只电机按M1、M2、M3、M4、M5编号排列，按启动按钮X0后，按由小到大编号每隔10秒依次启动，按停止按钮X1后，启动的电机由大到小依次每隔5秒停止，按急停按钮X2时五只电机立即停转。 五、画出下列状态转移图的步进梯形图。
提问1：用步进指令来编顺控程序时，其状态流程一般有几种？提问2：本试题中包含哪几种流程？提问3：选择性分支、并行性分支、跳转和循环在状态转移图绘制时各有什么特点（或注意点）？提问4：如果在并行性分支双划线内出现转移条件时应如何处理？ 本文关键字：暂无联系方式PLC培训资料，plc技术 - PLC培训资料
