用于PLC控制的接口电路分为开关量接口电路和模拟量接口电路。由于加速器在安装调试或运行时会出现打火现象，在所有接口中增加光电隔离电路，一方面可改善PLC工作的环境，另一方面可提高加速器的运行可靠性。

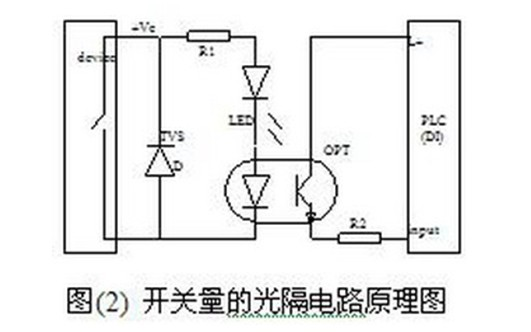

开关量的光电隔离电路采用普通的光耦元件实现，如图(2)所示。LED可用于指示设备的工作状态，TVS为瞬变电压抑制器，其雪崩击穿时，动态电阻较小，响应速度快(理论上高达10-12秒)，器件面积大,可吸收大的浪涌电流;以美国PROTEK公司的P6KE200为代表，被广泛用于通信，宇航工业和计算机领域中的抗高压保护器件。我们选用了单向TVS二极管P6KE30A，其阻断电压28.5V，工作电压25.6V，脉冲峰值电流14.7A，典型的响应时间小于1皮秒。现场使用的结果表明，在加速器调试中打火引起的集成电路损坏情况：有TVS二极管作保护的IC损坏数小于未装TVS保护的IC损坏数。

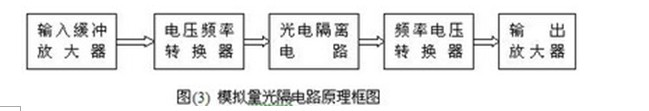

模拟量光隔电路的设计，除需考虑上述打火现象外，还要求其跟踪精确度﹑响应速度等满足加速器的设计指标，为此，我们采用了高精度电压-频率转换芯片LM331进行设计。其结构框图如图(3)所示。

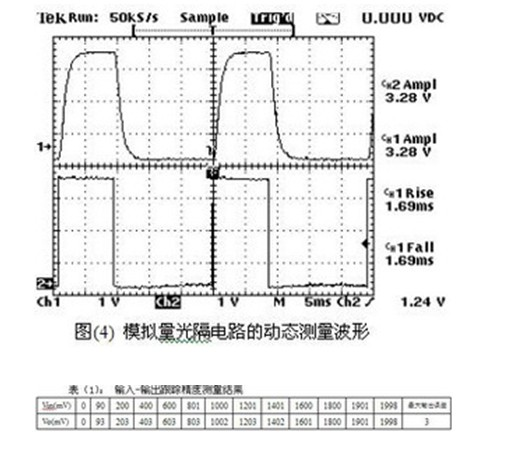

输出跟踪精度测量结果列于表(1)中，该电路的动态响应如图(4)，从图(4)中可以看出其响应时间小于2毫秒，低于PLC的扫描周期。
抗打火现象的考虑
地那米加速器的打火现象，无论是在安装调试阶段，还是在运行过程中都是难免的，原因是引起打火的因素太多。因此，要求参与加速器运行的所有元器件都必须具有抗打火冲击的能力，亦即不能一遇打火就坏。为了有效地减少打火对元器件的损坏，除了光电隔离外，还应该一方面在整个电路的连线上始终保证各电流回路间不相混淆，特别是大电流回路与其控制回路间的公共线走向，高电压回路与低压回路间的交汇点及接地点等;另一方面在接口电路中所有输入/输出端放置压敏电阻或TVS二极管类型的过电压保护器(如图2)。在适当的电路中加入RC滤波器也可以起到缓冲作用。同时，在整个控制电路的设计中，我们借鉴了以前设计地那米加速器磁铁扫描电源的相关抗干扰措施，也保证了该控制系统能顺利地在山东曲阜电力电缆厂的加速器上调试运行成功。
