FX系列PLC示例三彩灯循环程序说明
点击数：7774 次 录入时间：03-04 11:51:14 整理：http://www.55dianzi.com PLC培训资料

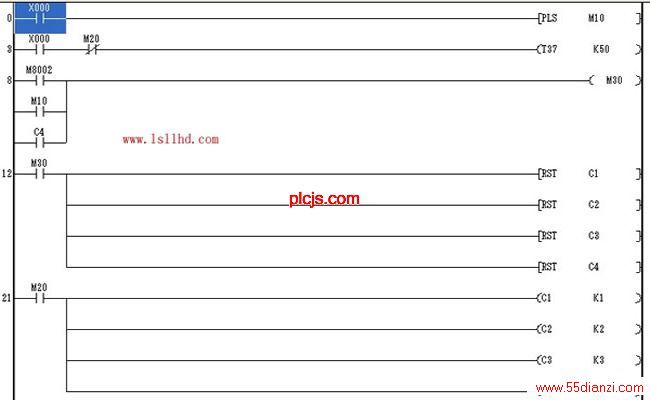

图片：
·控制要求：
·按下启动按钮X000，三彩灯相隔5s点亮，各点亮10s熄灭，循环往复。
·注解：
·X000工作开始按钮，Y001、Y0002、Y003三彩灯接触器；
·M10：开关上升沿中间继电器，M20：5s脉冲继电器，M30：计数器清零继电器；
·T30：形成震荡脉冲，C1、C2、C3、C4计数器；
