西门子PLC外部数据BCD码的输入方法 ..
点击数:7782 次 录入时间:03-04 12:01:37 整理:http://www.55dianzi.com 西门子plc应用
用户程序由主程序和初始化子程序组成,根据特殊标志位SMO.1在程序首次扫描时给出的脉冲信号,调用初始化子程序,实现BCD码的数据输入。这样,在其后的扫描周期中不再会调用该程序,这减少了扫描时间且程序更结构化。用户程序说明:(1)程序段一实现子程序调用功能;(2)段二和段三实现加热器加热控制功能,输出继电器Q0.0由I1.4置位、定时器T37或I1.5复位,定时器T37的计时常数由内部标志寄存器MW8置入;(3)段5—段9为 BCD码数据输入、处理子程序。段六、七分别将个位、十位、百位送MW2、6和VW2保存。段八实现十位乘10,百位乘100,运算结果分别送入VD4和 VD8功能,并且将个位、十位、百位数求和运算结果送入MW8作为加热器加热时间。(4)段九为子程序返回。PLC S7-200梯形图程序如图3所示。
图3(a)主程序

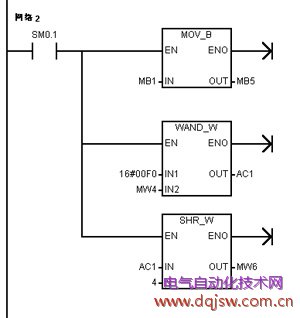

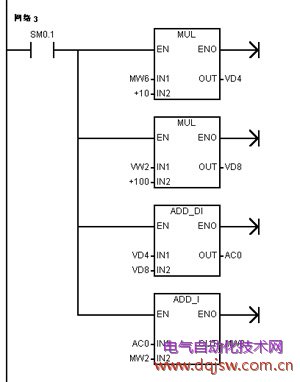

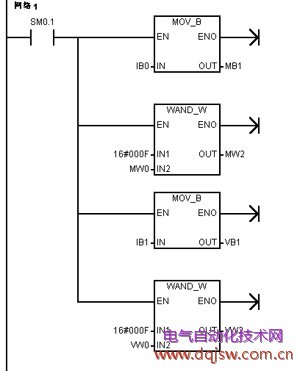

图3(b) 子程序
2 设计关键技巧和注意事项
设计技巧:是用BCD码拨盘,把加热器的加热时间值置成BCD码数,并用PLC的数据传送指令读入输入映象寄存器,进行运算后,作为控制加热定时器的预置值,从而达到实时控制。
注意事项:首先是应特别熟悉PLC物理寄存器内部结构,以便正确地确定BCD码数据输入位与PLC输入接点的关系,使之与定时器的时间常数相对应。其次,本参考程序在PLC由STOP状态进入RUN状态时读入外部数据,故只能在STOP状态修改BCD拨盘数据。若需在程序运行其间更改数据时,只要将子程序调用条件稍加改动即可。
3 结束语
随着PLC技术在现代工业中的广泛应用,利用外部装置输入、修改控制数据的应用场合越来越多,PLC应用技术和技巧应迅速普及,以不断提高工业控制技术水平,提高劳动生产率,提高国民的生活水平和综合国力。以上,我们探讨的是一种简单而可靠的外部数据输入方法,可供专门从事PLC应用技术研究的工程技术人员参考。
