1．赋值表显示
在调试时使用赋值表，主要是查看某一信号是否已经被使用，是否有未使用或遗留的输入点，或者有可以供使用的标志寄存器等内容。

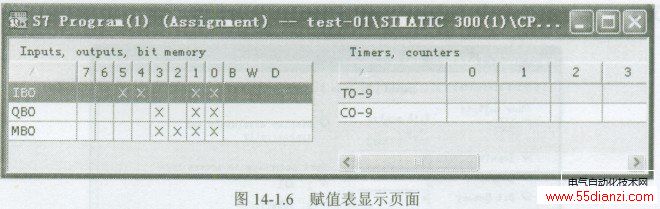

赋值表( Assignment)的显示页面如图14-1.6所示。图中打“×”的信号表示已经在程序中使用，未打“×”的信号表示未使用。

    当存储器或者信号以字节、字、双字形式使用时，显示区内为蓝色显示。
    2．赋值表设定
    同样，当PLC程序较复杂时，如果在赋值表中显示全部PLC信号的情况，显示内容会显得很大。假如在检查程序时仅仅需要对部分信号进行检查，可以使用STEP7的过滤器功能进行筛选、设定。
    赋值表设定步骤如下：
    ①在赋值表中执行菜单命令“View”一“Filter”，打开设定页面（见图14 -1.7）：

    ②在设定页面中选择赋值表选项。
    赋值表选项设定可以设定如下内容：
    信号显示的范围（Assigned areas only）：可以选择显示的信号类型与地址范围。在信号类型前通过“√”选定对象，并在输入框内输入需要显示的地址。
    如：在输入信号(Input)输入框中输入“*”为显示全部输入信号；输入0～10表示显示IBO～IBIO;输入20表示只显示IB20等。
    赋值表显示的信号类型只能是输入信号I (Inputs)、输出信号Q(Outputs)、标志寄存器M(Bitmemory)、定时器T(Timers)、计数器C(Counter)。
    也可以直接装载默认的设定( Load Default Setting)，或者将所选择的内容作为默认设定(Save asdefault setting)。
