设备简介
在工业自动化控制系统中，最为常见的是PLC 和变频器的组合应用，并且产生了多种多样的PLC 控制变频器方式，其中采用RS-485 通讯方式实施控制的方案得到广泛的应用：因为它抗干扰能力强、传输速率高、传输距离远且造价低廉。易能变频器内置国际标准的MODBUS（从站）通信协议，可非常方便的实现单台或多台变频器的远程通讯控制与监视功能。
下面以西门子S7-200CPU224XP为例，介绍PLC与易能变频器建立通讯并实现对变频器起停、频率给定、监控等功能的控制。
变频器作为MODBUS协议从站接收来自PLC的通信指令，必须做好以下准备工作：

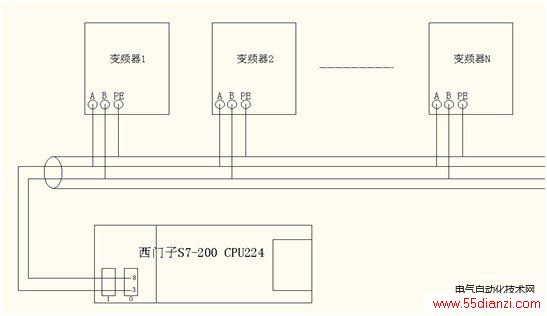

1、用一根带9针阳性插头的串口通信电缆连接在PLC的自由通信口Prat0端，电缆另一端的第3、8线分别接在变频器RS485的485+、485－端子上，其余线屏蔽不用；
2、预先设置变频器以下参数：
F0.00=3 //串行口给定
F0.02=3 //串行口运行命令控制，键盘STOP命令无效
F2.14=03 //波特率9600，1-8-1，无校验
F2.15=01 //变频器地址

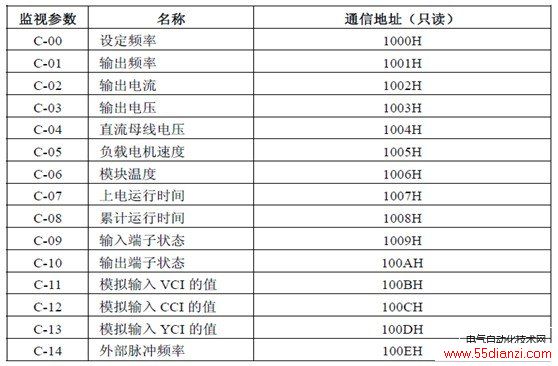

3.变频器的控制命令和状态通信地址如下：
西门子PLC程序说明
1、对于西门子PLC做主站的MODBUS通讯，需要程序库装有有“MBUS_CTRL”和“MBUS_MSG”指令。其下是指令的意义：
