PLC在微网能量管理系统 中的应用

PLC在微网能量管理系统 中的应用

点击数:7910 次   录入时间:03-04 11:36:41   整理:http://www.55dianzi.com   三菱plc应用

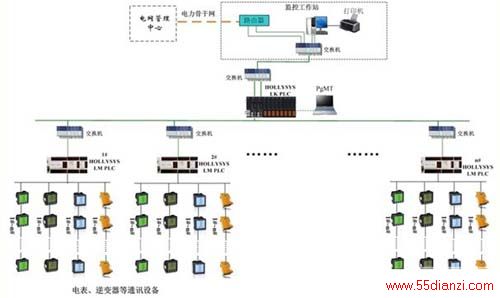

图2-1 监控系统结构图

各现场控制站的现场集中监控部分——和利时LK系列PLC与中央控制室之间由工业以太网进行数据通信,通讯介质为光缆,通讯采用MODBUS TCP标准协议,其中LK系列PLC作从站,操作员站电脑作主站;现场控制站的集中监控部分与远程分散监控部分——和利时LM系列PLC之间也由工业以太网进行数据通信,通讯介质为双绞线或光缆(视距离远近而定),通讯也采用MODBUS TCP标准协议,其中LK系列PLC作主站,LM系列PLC作从站;现场控制站的远程分散监控部分与现场检测电表进行数据通讯,通讯介质为RS-485串口通讯线,通讯采用MODBUS RTU标准协议,其中LM系列PLC作主站,智能仪表作从站;另外PLC与微网系统的执行元件单元采用24VDC电压数字信号及标准4~20mA模拟信号通讯,通讯介质为控制电缆及信号电缆;中央控制室中的操作员站与电网管理中心再通过电力骨干网进行通讯,将现场采集到的数据信息存放到中央数据库中CONTROL ENGINEERING China版权所有,以供备份和分析使用。测量仪表是具有微处理器的智能设备。

系统结构图如图2-1所示。
