三菱FX系列PLC通用定时 器的工作原理图解
点击数：7893 次 录入时间：03-04 11:41:11 整理：http://www.55dianzi.com 三菱plc应用
通用定时器的工作原理n 当定时条件为ON，指定的定时器对PLC内部的100ms、10ms、1ms时钟脉冲进行累加计数，当前值等于设定值时，定时器的常开触点接通，常闭触点断开。当定时条件变为OFF，定时器被复位，常开触点断开，常闭触点接通，当前值恢复为零。n
通用定时器的特点：没有保持功能

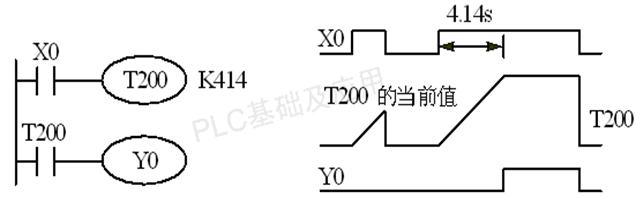

图1 通用定时器的工作原理
