锡焊机中PLC与单片机之间通信的设计

锡焊机中PLC与单片机之间通信的设计

点击数:7398 次   录入时间:03-04 11:55:23   整理:http://www.55dianzi.com   PLC通信

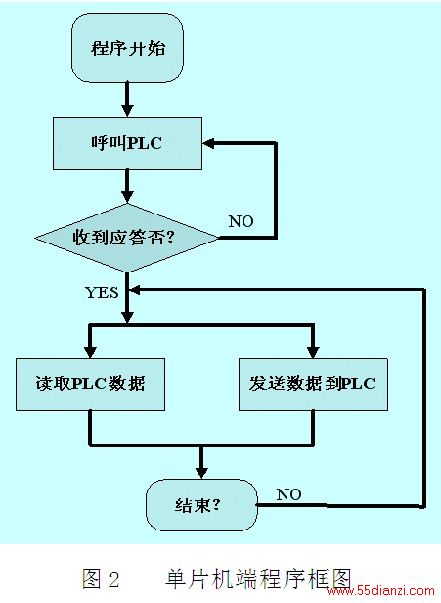

单片机端程序框图如下:

4.2.2  PLC的部分通信程序的实现

PLC通讯格式:起始符,数据,结束符。如赋值给vb270开始,68,1,2,0,2,00,2B,17,16

68为起始符,16为结束符。

S7-200自由口通讯是基于RS485通讯基础的半双工通讯,因此,发送和接收指令不能同时执行。自由口通讯选择使用SMB30(0)来定义通讯口的工作模式。SM30.0 SM30.1必须分别为10

:①使用SMB30(0)选择自由口通讯模式,并选定自由口通讯的波特率,数据位数和校验方式;②定义通讯口接收格式SMB87(0),包括启动信息接收(7位=1),是否有起始位(6),是否有结束位(5)以及是否检测空闲状态(4);③设定起始位(SMB88)或结束位(SMB89)、空闲时间信息(SMB90)及接收的最大字符数(SMB94)④数据接收和发送。部分程序如下:

网络1:读地址   开机时先把地址读出

LD  I0.7   // 焊接气缸下限调用初始化程序

LPS

A   M7.0   // PLC给单片机发数据

LPS

EU

MOVB  16#05, SMB30  //使用0端口状态字”19200, N, 8, 1

MOVB  16#EC, SMB87  / /允许接收检测起始字符和接收字符超时检测
