S7-300仿真功能调用问题.
点击数：7325 次 录入时间：03-04 11:38:25 整理：http://www.55dianzi.com PLC入门

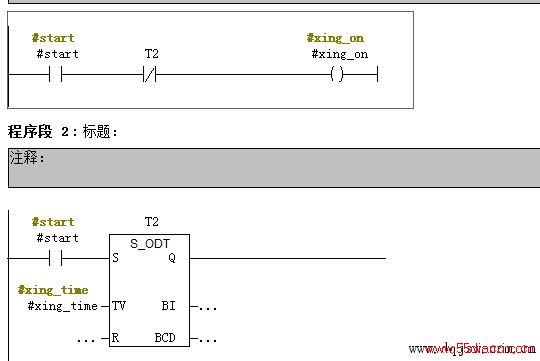

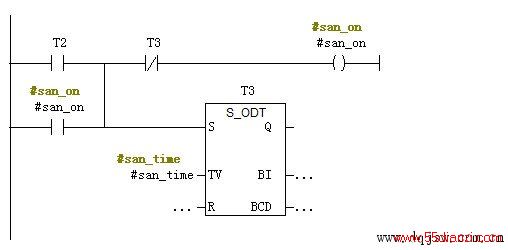

程序很简单，目的是在仿真软件上练习FC的使用。编写的程序是设定电机的星三角启动时间（xing_time）和电机运行时间(san_time),程序如图。现在的问题是分别调用功能块时，设定两组不同的时间，但效果都是一样，不知什么问题。（程序调试过很多次，都没问题）
答： 你的FC功能块了调用了全局变量！出现上述问题！ 如果要把你个FC功能块作为通用的块来调用，就要全部运用局部变量来编程。 然后，在引用FC的时候，只需要向相应的管脚填写相应变量即可！ 全局变量和局部变量的区别： 全局变量就就是在整个程序中都有效，内存中有固定的存储地址，局部变量只是在某个程序块中有效，只有在调用该程序块时，系统才为它在内存中分配存储空间，该程序块调用结束时，它的存储地址将不再有效，可能被分配给别的变量，也可能处于空闲状态。你现在的功能块是无条件调用的，而你的定时器是同一个定时器，你让一个定时器，同时有两个设定值，怎么能正确呢，建议将两个FC1的前面加两个按钮，注意不要同时调用FC1，这样应该就OK 了
