图2 路由器设置连接示意图
（3）根据路由器说明书找出其缺省IP地址，比如为192.168.0.1。

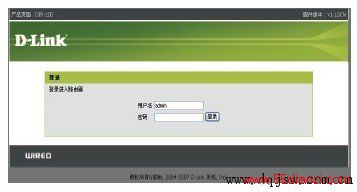

（4）在PC1上打开浏览器，键入192.168.0.1，回车后即可进入路由器操作界面，见图3所示：
图3 路由器进入主界面
（5）一般在路由器默认状况下，用户名缺省为admin，密码缺省为空格。这样就可直接登录路由器。注意：最好保持缺省用户名和密码，否则有可能以太网通讯有可能因为路由器登录需要密码而导致无法连接。

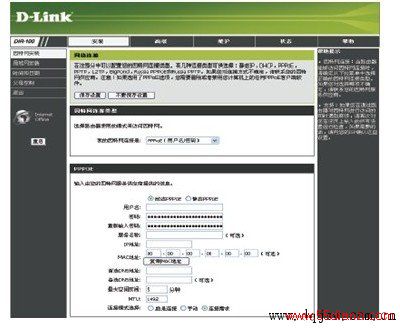

（6）登录后，进入“安装向导”，选择互联网连接方式为动态PPPoE（DSL）,输入用户名和密码（即为向电信申请的账户密码），选择连接模式为总是连接，然后“保存设置”，这样就实现了路由器自动拨号登录上网，而无需手动拨号。这也为后续EN01-SL的联网提供了基础。如图4所示。
图4 路由器安装向导界面1

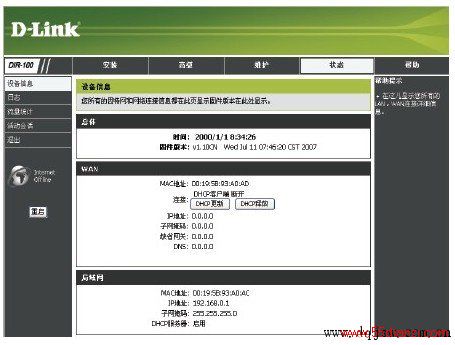

（7）上述步骤完成后，通过PC1登录一下互联网，如果成功，则表明网络调试成功，此时再次进入D-LINK路由器操作，进入“状态”选项，如果连接成功，在WAN一栏中会显示DHCP客户端连接，且“IP地址”、“子网掩码”等均会有所显示，请记下此IP地址，该IP为电信运营部门分配给ADSL的IP地址。比如为218.82.145.059。如图5所示。
注意：该IP地址可能是动态或固态IP，若为固态IP，则不论网络是否断电或断线，一直不会变化，比较方便后续的程序监控，但收费比较昂贵。如果是动态IP，就是每次自动拨号上网，该IP就可能变化，这样每次路由器上电启动自动拨号上网，就必须查看一下ADSL的IP地址是多少；通过进入路由器的状态页面查看是方法之一。或者保证网络不掉线，该动态IP也不会变化。
图5 路由器安装向导界面2
（8）启动远程管理
进入“维护选项”，“设置管理”栏中启动远程管理
