在Step7中为S7 300/400创建字符串变量时，该变量所占用的字符长度总要比定义的字符串长度多出两个字节，如下图所示：
第一个字节用来显示该字符串的总长度，第二的字节用来显示该字符串的实际长度：

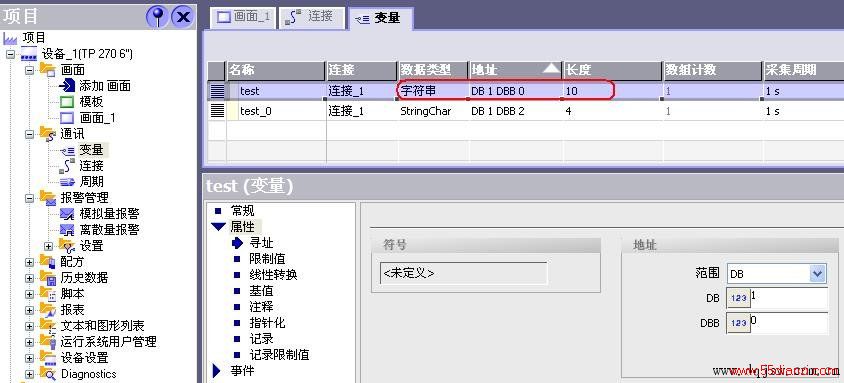

使用WinCCFlexible 监控整个字符串时，可直接选择WinCCFlexible中的字符串变量类型，关联的PLC变量首地址为字符串的首地址，不需要考虑偏移两个字节的问题，软件会自动处理。

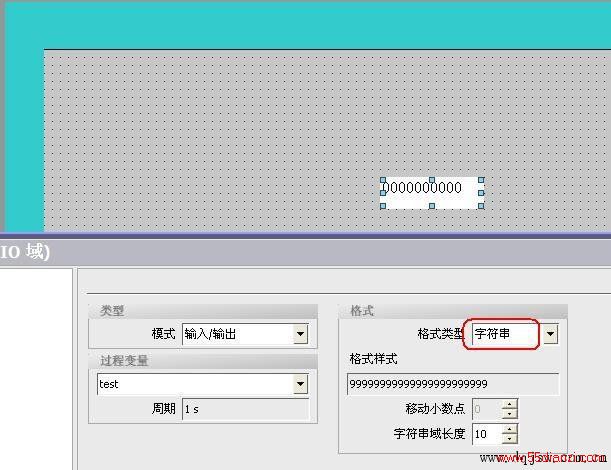

创建监控该变量的IO域就可以了：
效果如下：

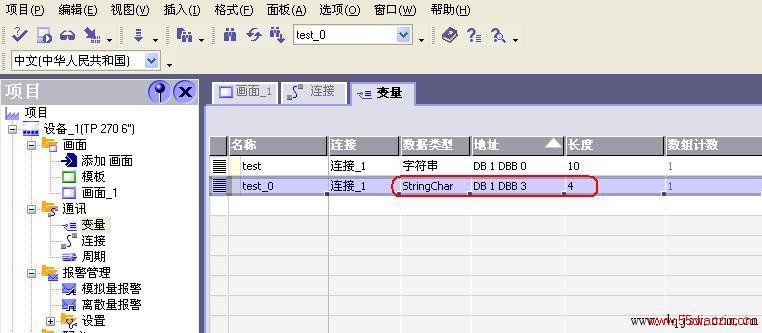

有人可能会问，WinCCFlexible中还有一个数据类型StringChar，如何使用它来监控字符串呢？我们可以使用StringChar类型变量来监控字符串中任意位置开始的任意长度的字符，如创建以下变量：

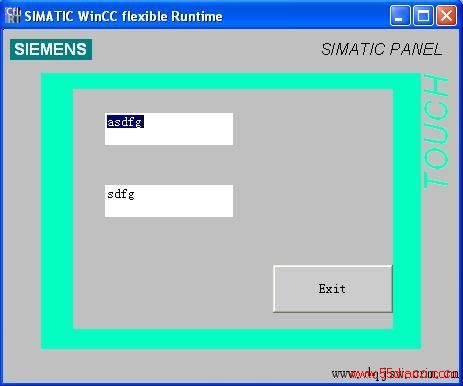

运行后，我们会发现StringChar变量显示字符串第2个字符开始的4个字符：

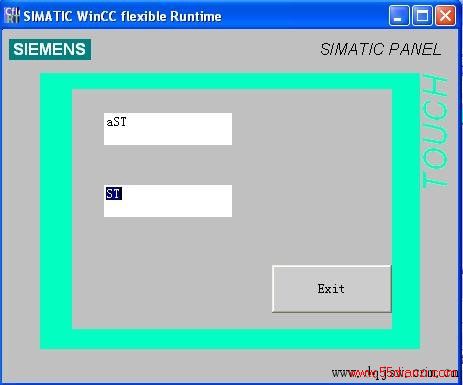

但如果为StringChar输入的字符数量少于定义的4个，字符串变量也会发生相应变化，这是由字符串的结束符机制造成的。
